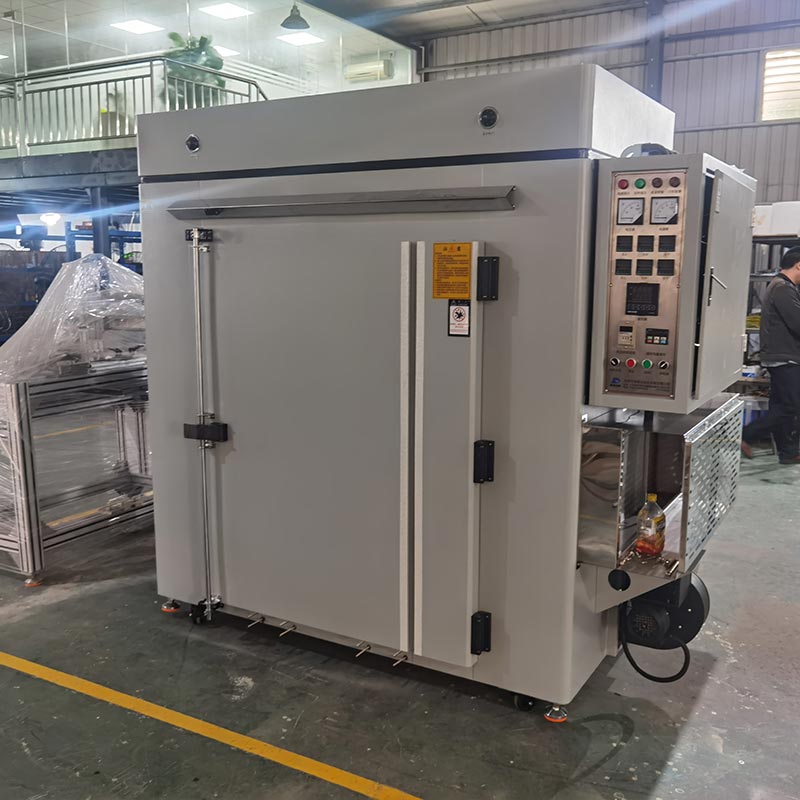

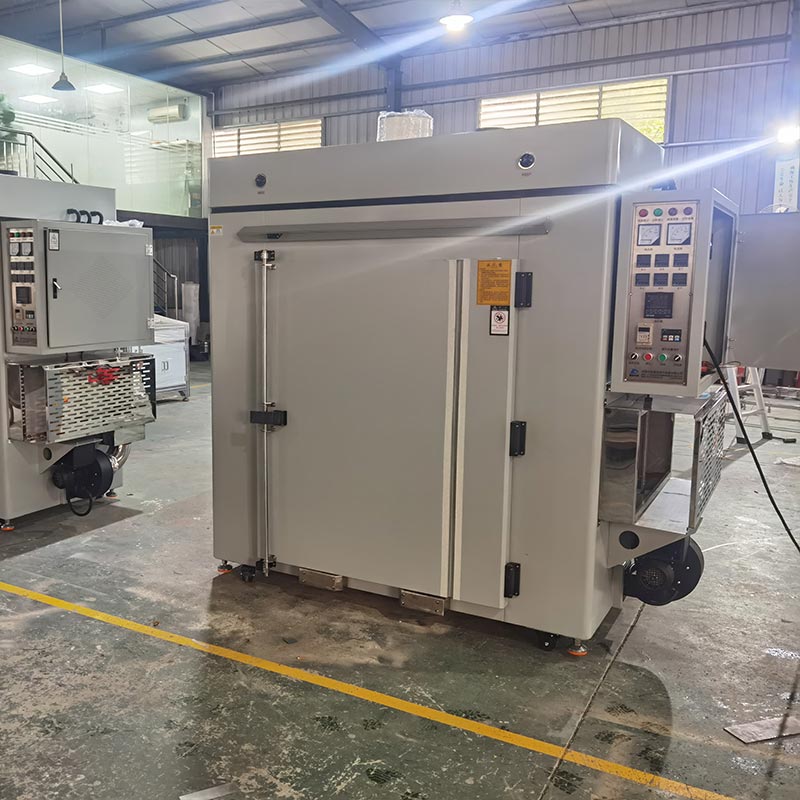

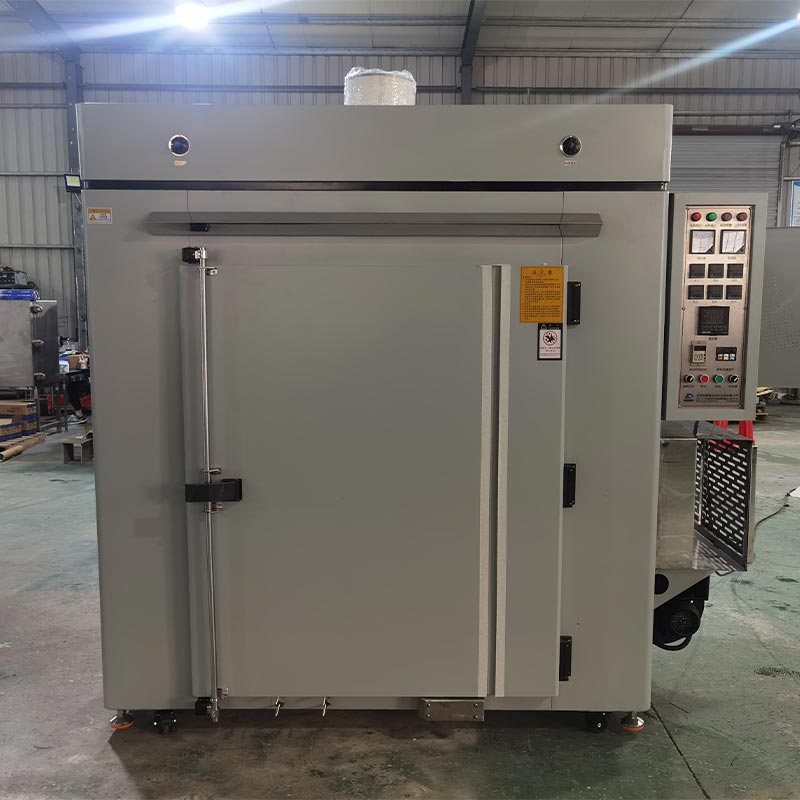

मेड इन चाइना का औद्योगिक स्क्रीन प्रिंटिंग ओवन एक अंतर्निर्मित धूल-मुक्त सफाई प्रणाली से सुसज्जित है। डिंगफेंग के पास है सतत बनाने के लिए उच्च तापमान-प्रतिरोधी और कुशल एयर फिल्टर और मल्टी-ब्लेड केन्द्रापसारक पंखे डिज़ाइन किए गए, बाँझ क्षैतिज वायुप्रवाह। यह सुनिश्चित करता है कि स्क्रीन में मुद्रित सर्किट बोर्ड या हार्डवेयर शेल की प्रत्येक परत मुद्रण को वायुजनित कणों के बिना वातावरण में संसाधित किया जा सकता है। इसे "SUS304 मिरर-फ़िनिश" के साथ जोड़कर स्टेनलेस स्टील" आंतरिक सामग्री (जो कणों के बहाव को रोक सकती है), हम ≤±3°C की तापमान एकरूपता प्राप्त करते हैं, स्याही को जल्दी और समान रूप से सूखने देना।
| वर्ग | पैरामीटर आइटम | विशिष्टता/विवरण | टिप्पणी |
| बुनियादी विशिष्टताएँ | नमूना | DF-KX8085150W | - |
| आंतरिक आयाम (डब्ल्यूडीएच) | 8008501500मिमी | विभिन्न आकार उपलब्ध हैं | |
| बाहरी आयाम (डब्ल्यूडीएच) | 167010302300 मिमी | - | |
| लोडिंग क्षमता | 200 किग्रा | - | |
| कुल शक्ति | 16.5kW AC380V 50Hz | - | |
| तापमान प्रणाली | तापमान की रेंज | परिवेश +10℃ ~ 200℃ | - |
| तापमान में उतार-चढ़ाव | ±0.5℃ | मुख्य पैरामीटर | |
| तापमान एकरूपता | ≤±3℃ | - | |
| गर्म करने का समय | परिवेश से 200℃ ≤ 20 मिनट | - | |
| तापन शक्ति | 16kW AC380V 50Hz | - | |
| नियंत्रण प्रणाली | नियंत्रक प्रकार | पीआईडी डिजिटल तापमान नियंत्रक/रंगीन टच स्क्रीन | - |
| बेकिंग टाइमर | 999 घंटे तक सपोर्ट करता है | - | |
| सेंसर प्रकार | के-प्रकार थर्मोकपल | - | |
| रिकॉर्डिंग फ़ंक्शन | तापमान वक्र रिकॉर्डिंग के लिए वैकल्पिक पेपरलेस रिकॉर्डर | - | |
| संरचना विशेषताएँ | आंतरिक सामग्री | SUS304 स्टेनलेस स्टील प्लेट | - |
| बाहरी सामग्री | SS41 कोल्ड रोल्ड स्टील प्लेट | - | |
| इन्सुलेशन सामग्री | उच्च शक्ति अल्ट्राफाइन ग्लास ऊन, मोटाई 100 मिमी | - | |
| दरवाज़ा सील सामग्री | सिलिकॉन रबर सील पट्टी, उच्च तापमान प्रतिरोधी | - | |
| तापन विधि | निकेल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटिंग ट्यूब | - | |
| गर्म हवा का संचार | मल्टी-ब्लेड सेंट्रीफ्यूगल फैन, लॉन्ग-एक्सिस मोटर सिंगल-साइडेड हॉरिजॉन्टल हॉट एयर सर्कुलेशन | - | |
| धूल रहित स्वच्छ प्रणाली | उच्च तापमान प्रतिरोधी HEPA फ़िल्टर से सुसज्जित | कक्षा 100/1000/10000 | |
| सुरक्षा सुरक्षा | अधिक तापमान संरक्षण | स्वतंत्र अधिक तापमान रक्षक, दोहरा बीमा | - |
| रिसाव/शॉर्ट-सर्किट संरक्षण | एयर स्विच + रिसाव रक्षक | - | |
| मोटर अधिभार संरक्षण | थर्मल रिले | - | |
| वैकल्पिक विन्यास | कागज रहित तापमान रिकॉर्डर | मल्टी-चैनल पेपरलेस तापमान रिकॉर्डर, तापमान वक्र रिकॉर्ड करता है | - |
| वातावरण संरक्षण | ऑक्सीजन विश्लेषक के साथ नाइट्रोजन संरक्षण | - | |
| लोडिंग ट्रॉली/ट्रे | स्टेनलेस स्टील ट्रॉली/ट्रे | - | |
| इंटरलॉक दरवाज़ा बंद | विद्युत चुम्बकीय दरवाज़ा बंद | - | |
| वातावरण संरक्षण | वैकल्पिक नाइट्रोजन संरक्षण प्रणाली | - |
बड़े पैमाने पर मुद्रण कार्यों के लिए गति महत्वपूर्ण है। हमारे द्वारा निर्मित औद्योगिक स्क्रीन प्रिंटिंग ओवन में तेज़ गर्मी होती है पुनर्प्राप्ति क्षमता और एक शक्तिशाली 16.5-किलोवाट हीटिंग डिवाइस से सुसज्जित है। इसे गर्म होने में केवल 20 मिनट का समय लगता है कमरे का तापमान 200 डिग्री सेल्सियस तक. पीआईडी बुद्धिमान नियंत्रण ±0.5 डिग्री सेल्सियस के भीतर बनाए रख सकता है, टालते हुए अत्यधिक बेकिंग के कारण स्याही का मलिनकिरण या सब्सट्रेट भंगुरता जैसी समस्याएं। का भार भी सह सकता है 200 किलोग्राम और एक प्रोग्रामयोग्य टाइमर से सुसज्जित है। छोटे पैमाने के अनुसंधान प्रोटोटाइप से लेकर बड़े पैमाने के औद्योगिक तक मुद्रण बैच उत्पादन, इसे केवल एक-क्लिक ऑपरेशन के साथ आसानी से प्राप्त किया जा सकता है।
यह महज एक ड्रायर नहीं है; हम अनुकूलन की अवधारणा का समर्थन करते हैं। औद्योगिक स्क्रीन प्रिंटिंग ओवन एक विशेष इलाज है उन्नत सामग्री विज्ञान के लिए उपकरण। इलेक्ट्रॉनिक्स उद्योग में, सटीक इलाज के लिए यह पसंदीदा विकल्प है फिल्म स्विच और एफपीसी बोर्डों पर प्रवाहकीय स्याही। सटीक हार्डवेयर के लिए, वैकल्पिक नाइट्रोजन (एन2) सुरक्षा प्रणाली और ऑक्सीजन विश्लेषक ऑक्सीजन मुक्त ताप उपचार कर सकता है, जिससे इलाज के दौरान धातु के घटकों को ऑक्सीकरण होने से रोका जा सकता है प्रक्रिया. वास्तविक समय में थर्मल वक्र की निगरानी के लिए मल्टी-चैनल पेपरलेस रिकॉर्डर का उपयोग करना अपरिहार्य है ऐसे कारखाने जिन्हें एयरोस्पेस या मेडिकल-ग्रेड प्रिंटिंग के लिए गुणवत्ता रिपोर्ट के लिए डेटा समर्थन प्रदान करना होगा।
Q1: पीसीबी क्योरिंग ओवन के अंदर कुशल एयर फिल्टर 200°C तक तापमान कैसे संभालता है?
उत्तर: हम सिरेमिक फ्रेम और उच्च शुद्धता वाले ग्लास के साथ एक विशेष उच्च तापमान प्रतिरोधी कुशल वायु फिल्टर का उपयोग करते हैं फाइबर माध्यम. मानक फिल्टर के विपरीत, ये फिल्टर संरचनात्मक अखंडता और निस्पंदन दक्षता (100) बनाए रखते हैं ग्रेड) 200°C चक्र के दौरान, शून्य गैस रिसाव सुनिश्चित करता है।
Q2: क्या यह स्याही को फीका पड़ने (पीला होने) से बचा सकता है?
उत्तर: हाँ. स्याही का फीका पड़ना आमतौर पर उच्च तापमान के कारण होता है। हमारा पीआईडी इंटेलिजेंट सिस्टम संयुक्त है एक तरफा क्षैतिज वायुप्रवाह यह सुनिश्चित करता है कि तापमान कभी भी निर्धारित मूल्य (±0.5°C पर स्थिर) से अधिक न हो। इस प्रकार संवेदनशील सफेद या पारदर्शी स्याही को थर्मल क्षरण से बचाता है।
Q3: क्या स्क्रीन प्रिंटिंग के इलाज के लिए नाइट्रोजन (N2) वातावरण आवश्यक है?
उत्तर: यह आपकी स्याही के प्रकार पर निर्भर करता है। मानक स्याही के लिए नाइट्रोजन वातावरण की आवश्यकता नहीं होती है। हालाँकि, के लिए इलेक्ट्रॉनिक्स में उपयोग की जाने वाली प्रवाहकीय चांदी या तांबे की स्याही, नाइट्रोजन परिरक्षण वातावरण प्रवाहकीय को रोक सकती है कणों को ऑक्सीकरण होने से रोकता है, जिससे मुद्रित सर्किट की चालकता बनी रहती है।
