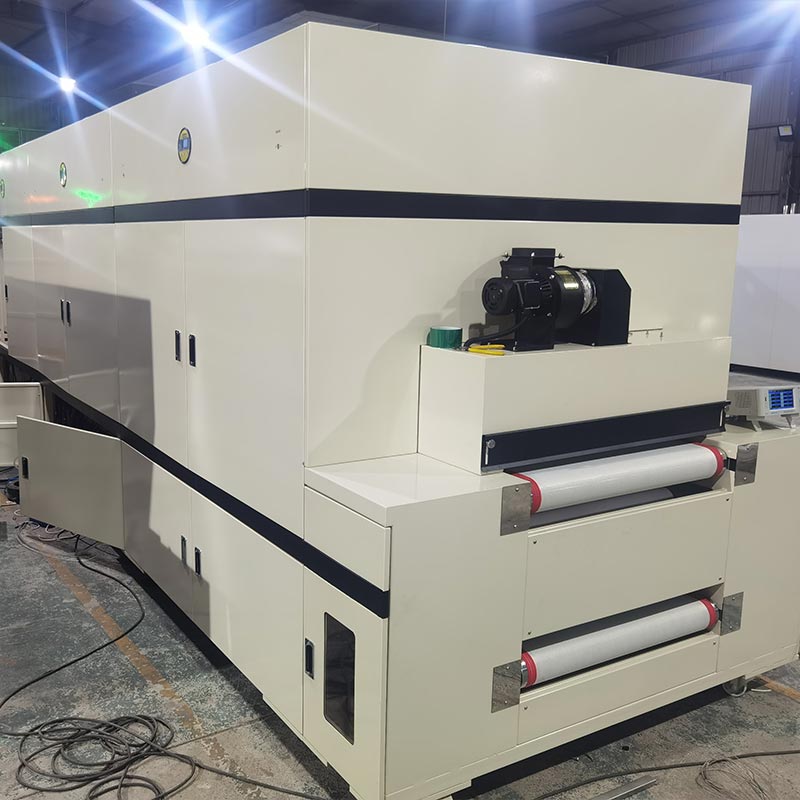

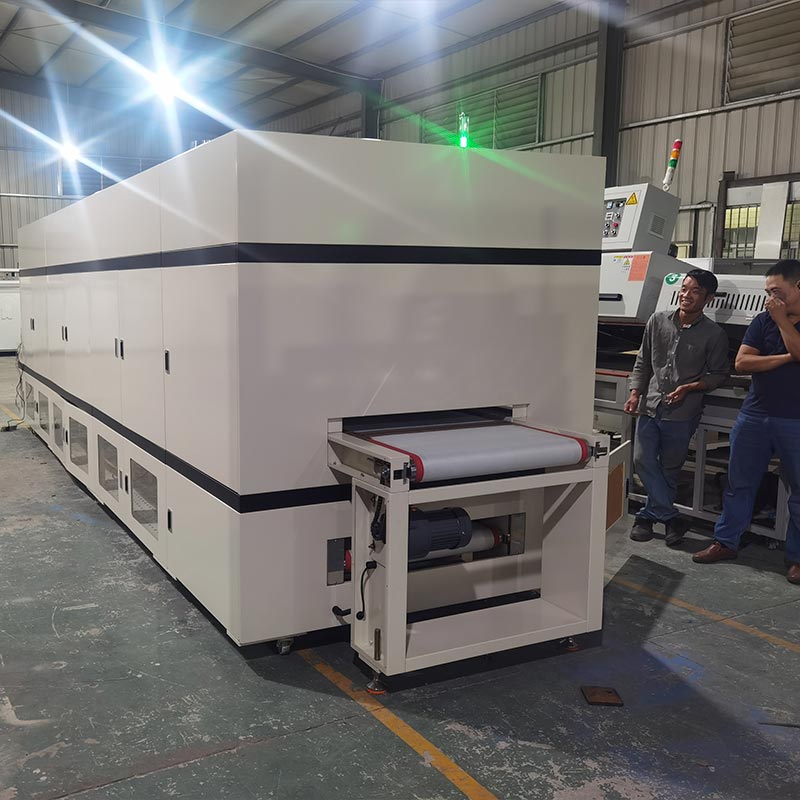

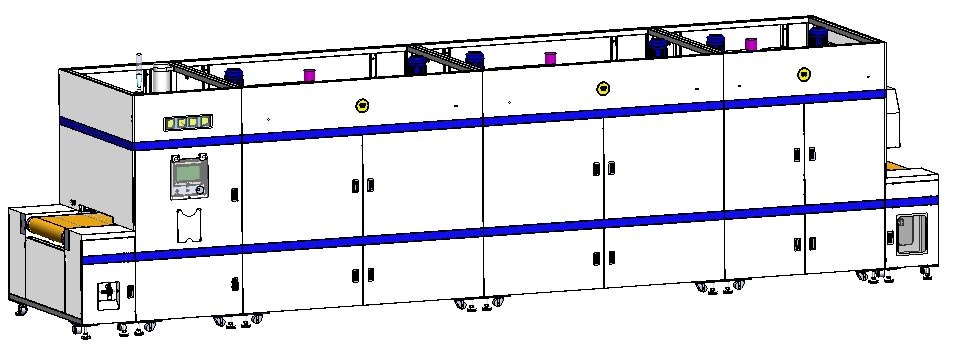

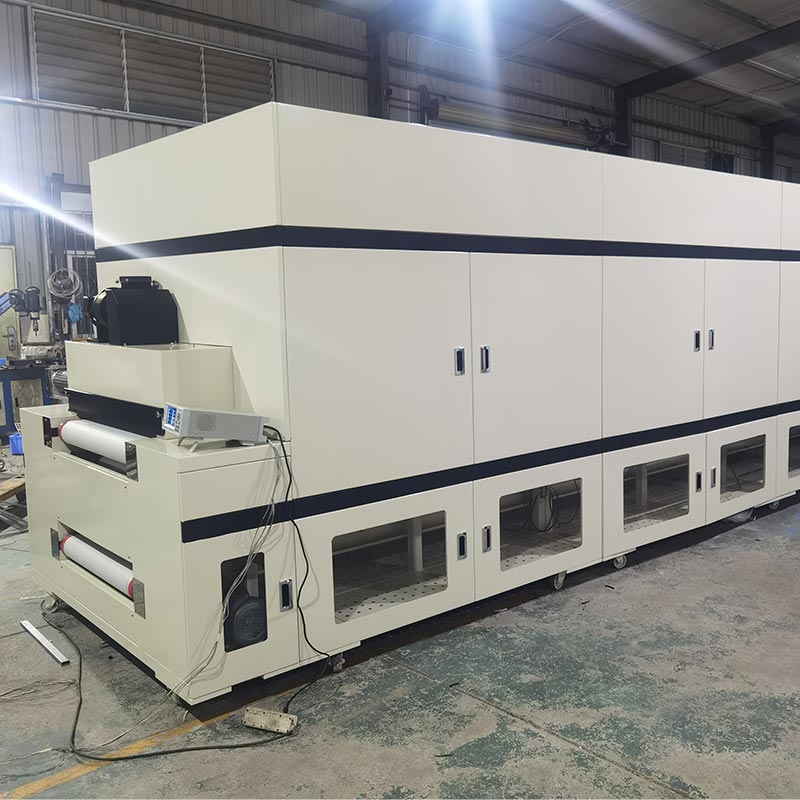

डिंगफेंग DFHK7008 का 8 मीटर क्लास 100 टनल ओवन फैक्ट्री डायरेक्ट एक अद्वितीय अंडर-सक्शन गर्म हवा परिसंचरण को अपनाता है प्रौद्योगिकी. विद्युत ऊर्जा को उन्नत स्टेनलेस स्टील घटकों के माध्यम से थर्मल ऊर्जा में परिवर्तित किया जाता है, और फिर 100-स्तरीय उच्च दक्षता वाले एयर फिल्टर के माध्यम से कम शोर वाले परिसंचारी प्रशंसकों द्वारा दबाव डाला जाता है। हमने भी एकीकरण किया है वैक्यूम कार्बन फाइबर इन्फ्रारेड लैंप, ≤15 मिनट के भीतर आरटी से 100 डिग्री सेल्सियस तक की प्रक्रिया को पूरा करते हैं। डेल्टा DTE-10T तापमान मॉड्यूल और एससीआर पावर विनियमन तापमान नियंत्रण प्राप्त कर सकते हैं।
तापमान क्षेत्र साइड-ओपनिंग डोर डिज़ाइन को अपनाते हैं, जो रखरखाव और सफाई के लिए सुविधाजनक है। प्रत्येक अपशिष्ट गैस के निकास की सुविधा के लिए तापमान क्षेत्र समायोज्य एयर इनलेट्स से सुसज्जित है। यह एकीकृत होता है रिसाव, चरण हानि, अधिभार, अति-निम्न तापमान और एक-बटन जैसे व्यापक सुरक्षा तंत्र 8-मीटर औद्योगिक सुरंग ओवन के स्थिर संचालन को सुनिश्चित करने के लिए आपातकालीन रोक।
| नहीं। | वस्तु | विनिर्देश |
| 1 | नमूना | डीएफएचके7008 |

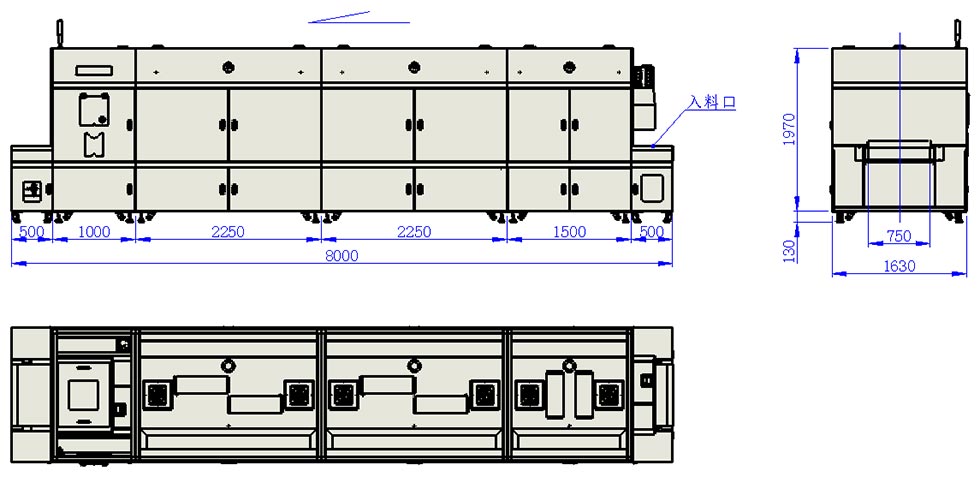

| 2 | कुल मिलाकर आयाम | L8000 * W1630 * H2100mm |
| 3 | शक्ति | AC380V 88KW 50Hz |
| 4 | इनलेट की प्रभावी लंबाई | 500 मिमी |
| 5 | जोन 1 लंबाई | 1500 मिमी * 1 खंड |
| 6 | ज़ोन 2 और 3 की लंबाई | 2250 मिमी * 2 खंड |
| 7 | शीतलन क्षेत्र की लंबाई | 1000 मिमी |
| 8 | आउटलेट की लंबाई | 500 मिमी |
| 9 | प्रभावी कन्वेयर चौड़ाई | 700 मिमी |
| 10 | प्रभावी कन्वेयर ऊंचाई | 0 ~ 80 मिमी समायोज्य |
| 11 | कन्वेयर गति | 0.5 ~ 3 मीटर/मिनट समायोज्य |
| 12 | काम करने की ऊँचाई | 900±30मिमी |
| 13 | इलाज मोड | गर्म हवा का संचार |
| 14 | इलाज तापमान रेंज | आरटी～180℃ |
| 15 | तापमान एकरूपता | ≤±3℃ |
| 16 | तापन दर | आरटी～100℃ ≤15 मिनट |
| 17 | ओवन की सतह का तापमान | ≤परिवेश +8℃ |
| 18 | उत्पादन मोड | निरंतर निर्बाध उत्पादन |
| 19 | गर्म करने वाला तत्व | स्टेनलेस स्टील हीटिंग ट्यूब / मीडियम-वेव आईआर लैंप |
| 20 | कन्वेयर बेल्ट | उच्च तापमान प्रतिरोधी टेफ्लॉन जाल बेल्ट |
| 21 | ओवन प्राकृतिक निकास | 3 आउटलेट, 4" व्यास, ~0.8m³/मिनट प्रत्येक |
| 22 | ओवन अपशिष्ट गैस निकास | 2 आउटलेट, 5" व्यास, ~9m³/मिनट प्रत्येक |
| 24 | शीतलन प्रणाली | क्लास 1000 एफएफयू लैमिनर कूलिंग + बॉटम लो-नॉइज़ सेंट्रीफ्यूगल फैन; 23m³/मिनट, 6" व्यास, 1 आउटलेट |
| 25 | कुल अपशिष्ट गैस प्रवाह | ~43m³/मिनट |
| 26 | ओवन की सफ़ाई | स्टेटिक क्लास 100, डायनेमिक क्लास 1000 |
| 27 | सुरक्षा सुरक्षा | रिसाव, अधिभार, अधिक तापमान और आपातकालीन रोक सुरक्षा |
| 28 | आंकड़ा अधिग्रहण | एमईएस डेटा अधिग्रहण और स्वचालित स्कैनिंग फ़ंक्शन |
| नहीं। | कलपुर्जों के नाम | विशिष्टता/मॉडल | ब्रांड और उत्पत्ति |
| यांत्रिक भाग | |||
| 1 | मोटर चलाएँ | CH32-400W-120-SZ 380V क्षैतिज, आउटपुट शाफ्ट Ø32 क्षैतिज | घरेलू ब्रांड |
| 2 | टेफ्लॉन कन्वेयर मेष बेल्ट | सर्किल. लंबाई 16700W750 मिमी, दूधिया सफेद, 11 जाल, सिलिकॉन गाइड पट्टी के साथ, गाइड पट्टी केंद्र दूरी 720 मिमी | घरेलू ब्रांड |
| 3 | हॉट एयर सर्कुलेशन पंखा | 1.5KW-2P, शाफ्ट की लंबाई 190, शाफ्ट का व्यास Ø24mm, गति 2800r/मिनट | घरेलू ब्रांड |
| 4 | HEPA फ़िल्टर | L900W274T180mm क्लास100L900W424T180mm क्लास100 | घरेलू ब्रांड |
| 5 | 304 स्टेनलेस स्टील हीटिंग ट्यूब | 1.2KW एल-टाइप 220V, 1.5KW एल-टाइप 220V | घरेलू ब्रांड |
| 6 | आईआर लैंप | कार्बन फाइबर वैक्यूम आईआर ट्यूब, 0.8KW*L845mm | घरेलू ब्रांड |
| 7 | ब्लेड फैन व्हील डाला गया | 10.5 इंच टाइप बी, शाफ्ट होल Ø24 मिमी | घरेलू ब्रांड |
| 8 | निकास गैस पंखा | CY125 200W 220V, दाएँ 90° | घरेलू ब्रांड |
| 9 | केन्द्रापसारक प्रशंसक | CY180 750W कास्ट आयरन मोटर, स्पीड 2850r/मिनट | घरेलू ब्रांड |
| 10 | विभेदक दबाव नापने का यंत्र | 0-300Pa | घरेलू ब्रांड |
| 11 | धूल चिपचिपा रोलर | लंबाई 690 मिमी, ओडी 94, आईडी 76, चाकू-मुक्त कटिंग, मध्यम-उच्च चिपचिपापन | घरेलू ब्रांड |
| 12 | सीलिंग पट्टी | केएक्स-27(16x21) | घरेलू ब्रांड |
| नियंत्रण भाग | |||
| 13 | अर्थ लीकेज सर्किट ब्रेकर | 3पी+एन-सी250ए | चिंत |
| 14 | एसी संपर्ककर्ता | एलसी1एन-1810 220वी | श्नाइडर |
| 15 | एसी संपर्ककर्ता | एलसी1एन-1210 220वी | श्नाइडर |
| 16 | एसी संपर्ककर्ता | एलसी1एन-4011 220वी | श्नाइडर |
| 17 | थर्मल अधिभार रिले | एलआरएन12एन 5.5-8ए | श्नाइडर |
| 18 | मध्यवर्ती रिले | MY4NJ DC24V | OMRON |
| 19 | पीएलसी | H5U-1614MTD-A8 | इनोवेन्स |
| 20 | टच स्क्रीन | MT8102iE | वेनव्यू |
| 21 | तापमान नियंत्रण मॉड्यूल | डीटीई-10टी | डेल्टा |
| 22 | तापमान सेंसर (थर्मोकपल) | WRNT-01/02 K-प्रकार | ह्यूलिंग |
| 23 | 3-चरण एससीआर मॉड्यूल | J3-SCR-75LA | आओयी |
| 24 | पलटनेवाला | 220V 0.4KW, शिहलिन, संचार फ़ंक्शन के साथ | Shihlin |
| 25 | पलटनेवाला | 380V 3.7KW, शिहलिन, संचार फ़ंक्शन के साथ | Shihlin |
ग्राहक अपनी वास्तविक आवश्यकताओं के आधार पर चित्रों को अनुकूलित कर सकते हैं। 8 मीटर क्लास 100 टनल ओवन सख्ती से अनुपालन करता है के साथ 1000-स्तरीय शुद्धिकरण मानक। तापमान क्षेत्रों के सभी तीन खंड स्वतंत्र और सटीक हैं एससीआर थाइरिस्टर के साथ संयुक्त डेल्टा पीएलसी द्वारा नियंत्रित, और तेजी से बढ़ाने के लिए दूर-अवरक्त लैंप द्वारा पूरक हैं द इलाज प्रभाव. ओवन एक उच्च तापमान कुशल फिल्टर और एक टेफ्लॉन उच्च तापमान जाल से सुसज्जित है बेल्ट है विचलन को रोकने के लिए एक उपकरण और सुविधाजनक स्व-सफाई चिपचिपे धूल रोलर्स से सुसज्जित। शीतलन अनुभाग ए का उपयोग करता है हजार-स्तरीय लैमिनर फ्लो फैन और एक बॉटम फोर्स्ड एग्जॉस्ट फैन एक साथ काम करते हैं, गर्म हवा को बाहर निकालते हैं को सर्वोत्तम वायु शीतलन प्रभाव प्राप्त करें। ग्राहक अपनी वास्तविक जरूरतों के आधार पर चित्रों को अनुकूलित कर सकते हैं।

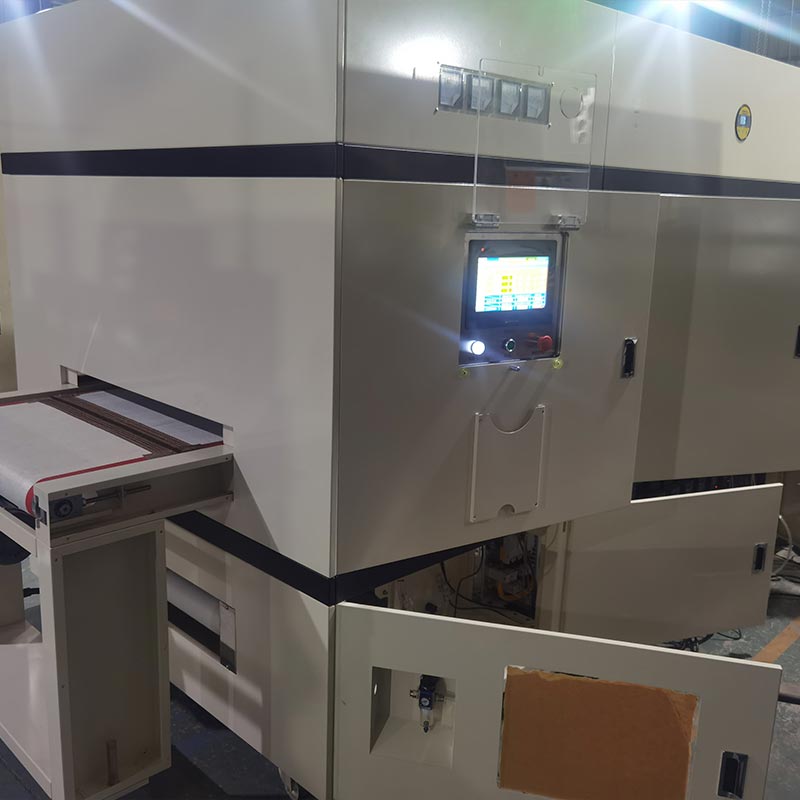

सेमीकंडक्टर क्योरिंग फर्नेस का नियंत्रण आर्किटेक्चर इनोवेंस H5U PLC और वेनव्यू MT8102iE द्वारा समर्थित है। टच स्क्रीन, एमईएस डेटा संग्रह और स्वचालित स्कैनिंग कार्यों के लिए औद्योगिक 4.0 इंटरफेस प्रदान करती है। द प्रणाली श्नाइडर एसी कॉन्टैक्टर और ओमरोन रिले से बना है, जो एक धूलरोधी बाड़े में रखा गया है। का यह चयन उच्च गुणवत्ता शिनिंगर इन्वर्टर के साथ संयुक्त घटक यह सुनिश्चित करते हैं कि 700 मिमी चौड़ी टेफ्लॉन जाल बेल्ट एक चिकनी बनाए रखती है और 0.5 से 3 मीटर प्रति मिनट की अबाधित गति, आपके सटीक वेफर्स और पीसीबीए को कंपन से बचाती है या यांत्रिक सदमा.
