चीन डिंगफेंग द्वारा निर्मित मल्टी-चैनल टनल ओवन इसकी उच्च-टॉर्क सर्वो मोटर और रेड्यूसर द्वारा संचालित होता है प्रणाली. पारंपरिक कन्वेयर बेल्ट के विपरीत, हमारा सिस्टम निरंतर मोड और चरण के बीच निर्बाध स्विचिंग को सक्षम बनाता है मोड, 0.5 मिमी/सेकेंड से 60 मिमी/सेकेंड तक समायोज्य गति के साथ। कान श्रृंखला कन्वेयर वास्तुकला को अपनाता है डबल-लेयर, मल्टी-चैनल परिवहन विधि और यह सुनिश्चित करने के लिए समर्पित साइड गाइड से सुसज्जित है सटीक प्रेरक और फिक्स्चर विचलन या यांत्रिक कंपन के बिना आसानी से चल सकते हैं। यह रसद परिशुद्धता स्वचालित वितरण लाइनों के लिए महत्वपूर्ण है, यह सुनिश्चित करना कि इलाज राल हमेशा बिना, पूरी तरह से केंद्रित है अतिप्रवाह या संरचनात्मक विकृति.

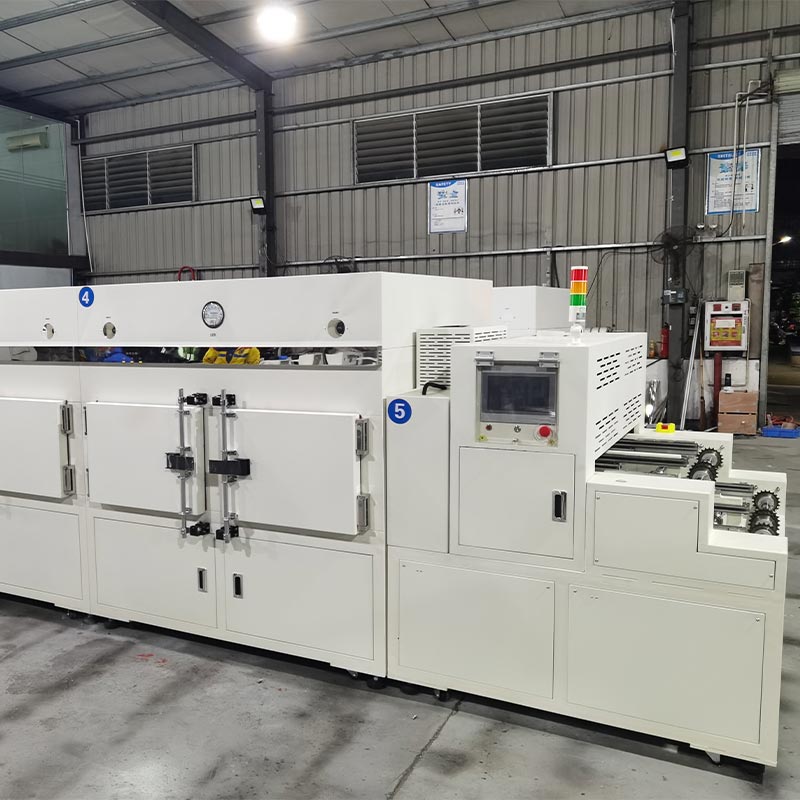

डिंगफेंग सुनिश्चित करता है कि मल्टी-चैनल टनल ओवन का प्रत्येक बैच उच्चतम पेशेवर मानकों को पूरा करता है, ताकि 3सी उद्योग की सख्त गुणवत्ता समीक्षा आवश्यकताओं को पूरा करें। उपयोग किया गया नियंत्रण इंटरफ़ेस HMI + PLC है, और यह एक तापमान मॉड्यूल और एसएसआर आउटपुट को एकीकृत करता है। हमने प्रत्येक क्षेत्र में तीन बाहरी थर्मल डिटेक्शन जांच स्थापित कीं, जांच उत्पाद की सतह से ठीक 20-30 मिलीमीटर की दूरी पर स्थित होती है। ये इंटरफ़ेस केंद्रीय रूप से हैं ऑपरेशन पैनल पर सेट करें, जिससे आपकी गुणवत्ता नियंत्रण टीम बिना वास्तविक समय हीट मैपिंग कर सकेगी रुकावट.
हमारा मल्टी-चैनल टनल ओवन तेजी से गर्म होने और गहरी परत के इलाज के बीच के अंतर को पाटता है। सुदूर-इन्फ्रारेड को मिलाकर कम शोर वाले केन्द्रापसारक परिसंचरण प्रणाली वाले लैंप, हम यह सुनिश्चित करते हैं कि चिपकने वाले पदार्थ और कोटिंग्स "अंदर से बाहर" तक ठीक हो जाएं। यह सतह की त्वचा और जाल को रोकता है, जो माइक्रो-ट्रांसफार्मर एनकैप्सुलेशन में विफलताओं के सामान्य कारण हैं। द इंटीरियर SUS201 मिरर-फिनिश स्टेनलेस स्टील से तैयार किया गया है, और ओवन 120K एल्यूमीनियम सिलिकेट से इंसुलेटेड है ऊन, यह सुनिश्चित करता है कि अधिकतम ऊर्जा दक्षता बनाए रखते हुए RAL 9016 सफेद बाहरी हिस्सा स्पर्श करने पर ठंडा रहे दो स्वतंत्र ताप क्षेत्रों के भीतर।
| नहीं। | वस्तु | विनिर्देश |
| 1 | नमूना | डबल-लेयर टनल ओवन |

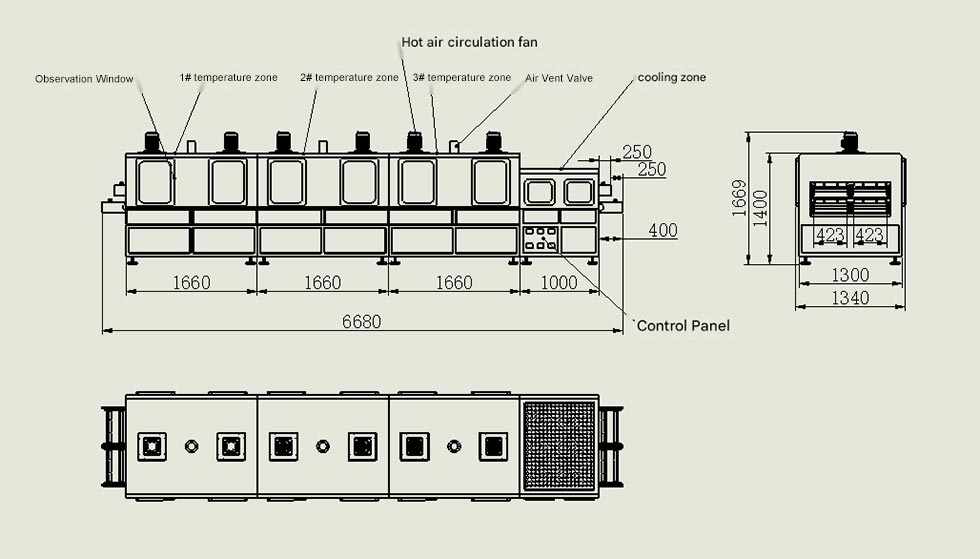

| 2 | कुल मिलाकर आयाम | L6680 * W1340 * H1669mm |
| 3 | शक्ति | AC380V 55KW 50Hz |
| 4 | इनलेट लंबाई | 500 मिमी |
| 5 | ताप क्षेत्र की लंबाई | 1660 मिमी × 3 |
| 6 | आउटलेट की लंबाई | कूलिंग 1000 मिमी, डिस्चार्ज 500 मिमी |
| 7 | प्रभावी कन्वेयर चौड़ाई | 423 मिमी × 4 (पुष्टि की जानी है) |
| 8 | प्रभावी कन्वेयर ऊंचाई | 20 ~ 80 मिमी समायोज्य |
| 9 | कन्वेयर गति | 0.5 ~ 60 मिमी/मिनट समायोज्य |
| 10 | काम करने की ऊँचाई | निचली परत 788 मिमी, ऊपरी परत 1000 मिमी |
| 11 | इलाज मोड | गर्म वायु परिसंचरण + सुदूर इन्फ्रारेड लैंप |
| 12 | तापमान नियंत्रण | डेल्टा तापमान नियंत्रण मॉड्यूल |
| 13 | हीटिंग आउटपुट | एसएसआर सॉलिड स्टेट रिले |
| 14 | इलाज तापमान रेंज | आरटी～180℃ |
| 15 | तापमान एकरूपता | ≤±5℃ |
| 16 | ओवन की सतह का तापमान | ≤परिवेश +10℃ |
| 17 | हीटर | दूर अवरक्त लैंप सहायक के साथ स्टेनलेस स्टील हीटिंग ट्यूब |
| 18 | कन्वेयर बेल्ट | लग्स के साथ कार्बन स्टील चेन, 8-पिच रोलर चेन, लग प्लेट 2.0 मिमी कार्बन स्टील बेंट |

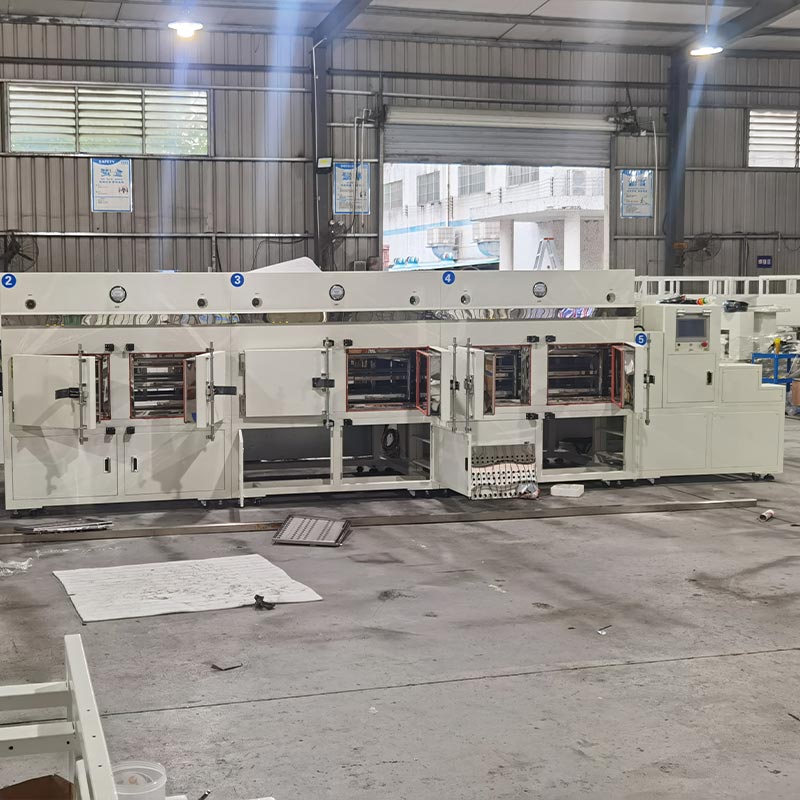

| 19 | सफ़ाई एवं रखरखाव | साइड से खुलने वाला दरवाज़ा |
| 20 | सुरक्षा सुरक्षा | रिसाव, अधिभार, अधिक तापमान और आपातकालीन रोक सुरक्षा |
| 21 | पलटनेवाला | Shihlin |
डिंगफेंग में, हम न केवल स्टैंडअलोन हाई-वॉल्यूम क्योरिंग ओवन बेचते हैं, बल्कि अनुकूलन सेवाएं भी प्रदान करते हैं। हमारे 11,000 वर्ग मीटर विनिर्माण संयंत्र, हमारी अनुसंधान एवं विकास टीम के साथ, अनुकूलित उत्पादन लाइनों को एकीकृत करने पर ध्यान केंद्रित करता है। हम यह सुनिश्चित करने के लिए अनुकूलित संरचनात्मक रेखाचित्र प्रदान करें कि मल्टी-चैनल वायु सेवन आपके अपस्ट्रीम से पूरी तरह मेल खाता है वितरण करने वाले रोबोट। चाहे आपको वास्तविक समय उत्पादन ट्रैकिंग, या विशिष्ट सर्वो-स्टेपिंग के लिए एमईएस डेटा हैंडशेक की आवश्यकता हो लय जो आपके चयन और प्लेसमेंट चक्र के समय से मेल खाती है, हम पूरे समय आपके इंजीनियरिंग भागीदार के रूप में काम करेंगे आरंभिक सिमुलेशन से लेकर अंतिम ऑन-साइट कमीशनिंग तक की संपूर्ण प्रक्रिया। हमारी 12-महीने की वारंटी केवल एक आधार है आपके ऑटोमेशन अपटाइम को अधिकतम करने के उद्देश्य से एक दीर्घकालिक साझेदारी।
Q1: बाहरी निरीक्षण मेरी गुणवत्ता ऑडिट पास दर को कैसे बढ़ा सकते हैं?
उत्तर: हमारा केंद्रीकृत बाहरी इंटरफ़ेस आपको यह सत्यापित करने के लिए कि क्या हवा है, एक तृतीय-पक्ष डेटा लॉगर डालने की अनुमति देता है उत्पाद से 20 मिलीमीटर ऊपर का तापमान पीएलसी डिस्प्ले के अनुरूप है।
Q2: क्या सर्वो ड्राइवर स्टेपिंग मोड में भारी फिक्स्चर का सामना कर सकता है?
उत्तर: हाँ. हाई-टॉर्क सर्वो मोटर्स और सटीक रिड्यूसर का संयोजन एक विशाल शुरुआती टॉर्क प्रदान करता है। यह यह सुनिश्चित करता है कि भारी धातु फिक्स्चर के साथ पूरी तरह से लोड होने पर भी, "स्टार्ट-स्टॉप" क्रिया बिना किसी घबराहट के होती है खंड चरण के दौरान आपके गीले वितरण बिंदुओं को हिलने या ढहने से बचाना।
Q3: छोटे इलेक्ट्रॉनिक घटकों के लिए दोहरी-परत डिज़ाइन का उपयोग करने के क्या लाभ हैं?
उत्तर: यह प्रभावी रूप से उसी 850 मिलीमीटर फर्श की चौड़ाई के भीतर उत्पादन क्षमता को दोगुना कर सकता है। के लिए माइक्रोइंडक्टर्स और 3सी घटकों, यह ऊर्ध्वाधर विस्तार रिटर्न बढ़ाने का सबसे लागत प्रभावी तरीका है बड़े और अधिक महंगे क्लीनरूम फ़ुटप्रिंट की आवश्यकता के बिना निवेश।
