700 मिलीमीटर की प्रभावी ऊंचाई के साथ एक आंतरिक ओवन के भीतर तापमान एकरूपता प्राप्त करने के लिए, एक जटिल वायु प्रवाह डिज़ाइन आवश्यक है. आप डिंगफेंग में रोलर कन्वेयर टनल ओवन को अनुकूलित कर सकते हैं, जो एक उच्च-प्रवाह क्षैतिज को अपनाता है क्रॉस-फ्लो प्रणाली. यह 12-इंच मल्टी-ब्लेड इम्पेलर्स के साथ 1500-वाट स्वतंत्र मोटर्स द्वारा संचालित होता है। गर्म हवा मजबूर है दोनों तरफ से विशेष रूप से डिजाइन किए गए स्टेनलेस स्टील छिद्रित प्लेटों के माध्यम से, फिर उत्पाद की सतह पर एकत्रित होता है, और शीर्ष निकास बंदरगाह के माध्यम से लौटता है, जिससे यह सुनिश्चित होता है कि पूरे 15.6-मीटर लंबे ओवन के भीतर तापमान एकरूपता है ±5-8°C की सीमा के भीतर स्थिर रूप से कार्य करता है।
औद्योगिक रोलर कन्वेयर टनल ओवन स्वचालित जैसे सुरक्षा सुरक्षा कार्यों के माध्यम से संचालित होता है तापमान नियंत्रण, सटीक तापमान स्थिरीकरण, और तापमान सीमा से अधिक होने पर स्वचालित शटडाउन। ओवन का आंतरिक भाग समान रूप से मिरर-फिनिश स्टेनलेस स्टील प्लेटों और इन्सुलेशन के साथ बनाया गया है वांछित ताप इन्सुलेशन प्रभाव प्राप्त करने के लिए परत को 120K सिलिकाजेल एल्यूमीनियम इन्सुलेशन रॉक ऊन से भरा जाता है। द बाहरी फ्रेम एक साथ वेल्डेड लोहे की प्रोफाइल से बना है, जबकि ओवन का बाहरी पैनल लेजर द्वारा बनाया गया है कोल्ड-रोल्ड स्टील प्लेटों पर काटना और फिर हाइड्रोफॉर्मिंग करना। हीटिंग के लिए स्टेनलेस स्टील हीटिंग ट्यूब का उपयोग किया जाता है, और कम शोर वाले केन्द्रापसारक निकास पंखे के संयोजन में, एक कुशल गर्म हवा परिसंचरण प्रणाली बनती है, जिससे गर्मी उत्पादों की सतह पर समान रूप से फैल सके।
डिंगफेंग का रोलर कन्वेयर ओवन एक उन्नत पीएलसी और 10.2-इंच टच स्क्रीन इंटरफ़ेस, एक नियंत्रण से सुसज्जित है प्रणाली जो उद्योग 4.0 के मानकों का अनुपालन करती है। ऑपरेटर वास्तविक समय का तापमान, मोटर आसानी से देख सकते हैं आवृत्ति और आउटपुट वर्तमान। सबसे महत्वपूर्ण बात यह है कि अंतर्निहित डेटा रिकॉर्डिंग फ़ंक्शन थर्मल कर्व्स को ऊपर तक संग्रहीत कर सकता है 90 दिन तक. चाहे आप उत्पादन चक्रों का अनुकूलन कर रहे हों या ग्राहक ऑडिट के लिए प्रक्रिया साक्ष्य प्रदान कर रहे हों समायोज्य भंडारण आवृत्ति यह सुनिश्चित करती है कि आपकी 2-मीटर-प्रति-मिनट उत्पादन लाइन का प्रत्येक बैच पेशेवर है डेटा समर्थन.
| नहीं। | वस्तु | विनिर्देश |
| 1 | नमूना | डीएफ-एचके1350-15600 |

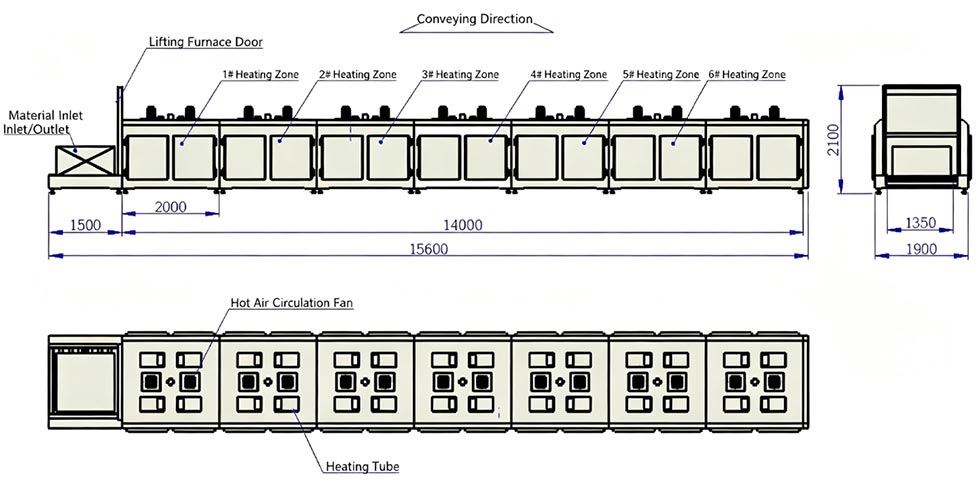

| 2 | कुल मिलाकर आयाम | L15600 * W1900 * H2200mm |
| 3 | शक्ति | AC380V 194KW 50Hz |
| 4 | प्रभावी इनलेट लंबाई | 1500 मिमी |
| 5 | ताप क्षेत्र की लंबाई | 2000 मिमी * 7 खंड |
| 6 | प्रभावी कन्वेयर चौड़ाई | 1350 मिमी |
| 7 | चैंबर के अंदर प्रभावी बेकिंग ऊंचाई | 700 मिमी |
| 8 | कन्वेयर गति | 0 ~ 2 मी / मिनट समायोज्य, चरण संदेश मोड |
| 9 | जमीन से रोलर की ऊंचाई | 350±30मिमी समायोज्य |
| 10 | इलाज मोड | गर्म हवा का संचार |
| 11 | तापमान नियंत्रण | तापमान नियंत्रण मॉड्यूल |
| 12 | हीटिंग आउटपुट | आओयी J3-SCR-75LA |
| 13 | इलाज तापमान रेंज | आरटी～200℃ |

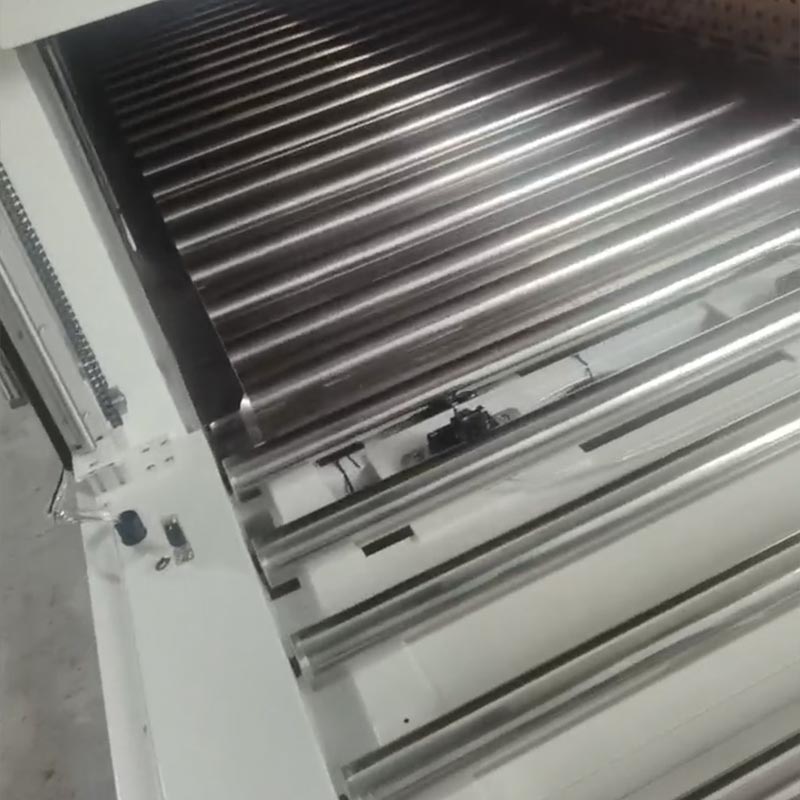

| 14 | कन्वेयर रोलर | Ø76 गैल्वनाइज्ड पावर रोलर, प्रति रोलर 80KG भार क्षमता |
| 15 | तापमान एकरूपता | ≤±5–8℃ |
| 16 | ओवन की सतह का तापमान | ≤परिवेश +10℃ |
| 17 | हीटर | स्टेनलेस स्टील हीटिंग ट्यूब |
| 18 | सफ़ाई एवं रखरखाव | साइड से खुलने वाला दरवाज़ा |
| 19 | इलाज क्षेत्र प्राकृतिक निकास | 7 आउटलेट, 4" व्यास, ~1.2m³/मिनट प्रत्येक |
| 20 | इनलेट/आउटलेट अपशिष्ट गैस निकास | 1 आउटलेट, 6" व्यास, ~23m³/मिनट |
| 21 | कुल निकास वायु मात्रा | ~31m³/मिनट |

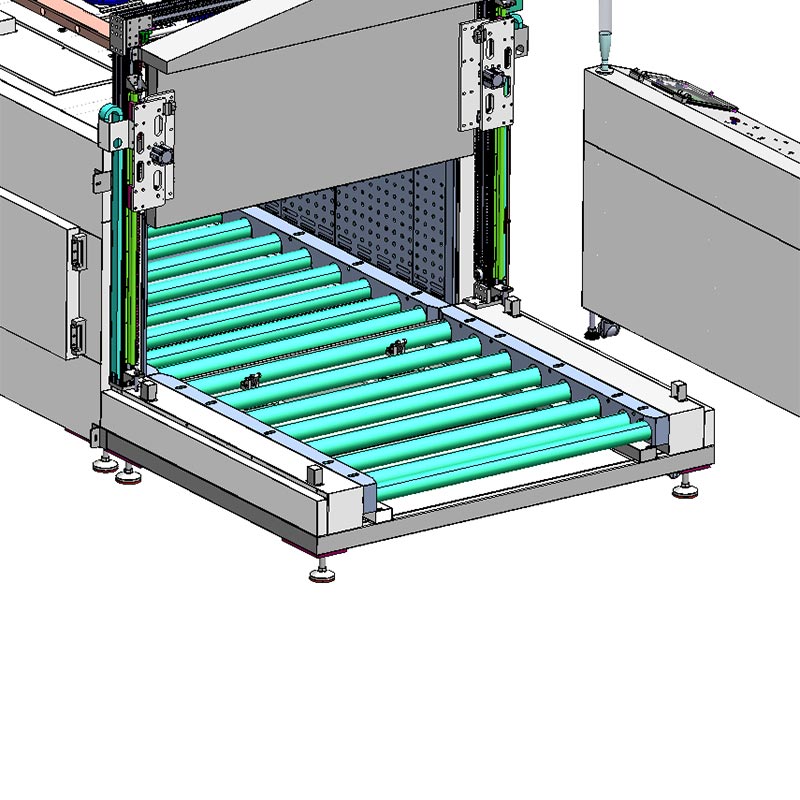

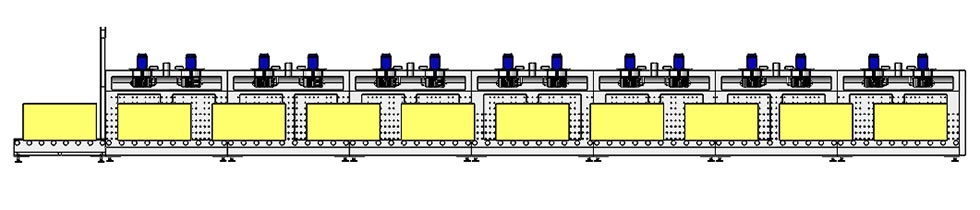

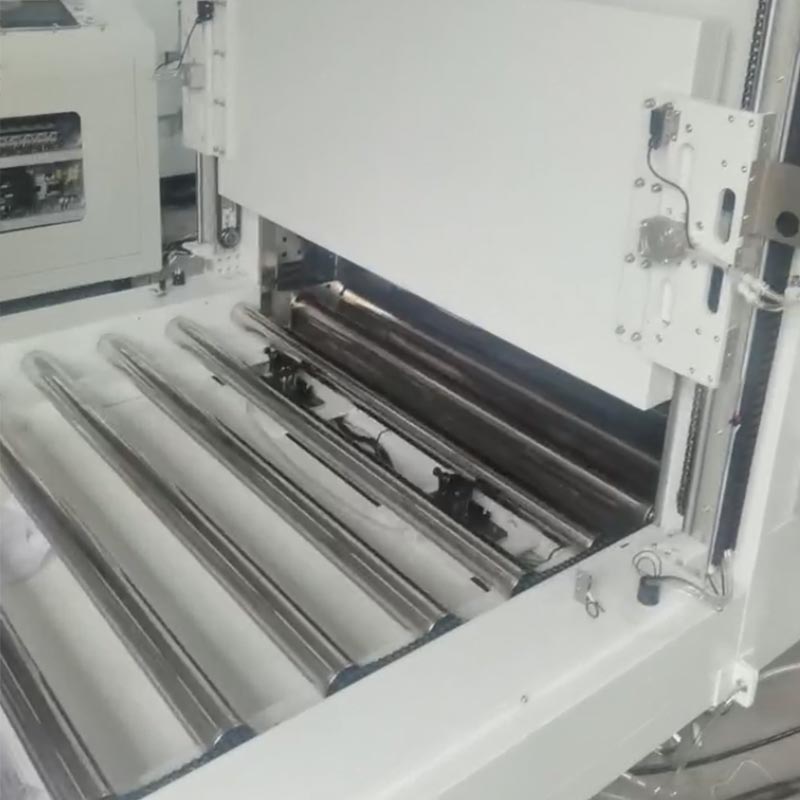

डिंगफेंग रोलर बेल्ट ओवन एक उन्नत अर्ध-स्वचालित वायवीय पोजिशनिंग सिस्टम से सुसज्जित है। संचालिका कन्वेयर बेल्ट को आरंभ करने के लिए इनफ़ीड स्टेशन पर वायवीय स्टॉप के विरुद्ध 1200x1200 मिमी पैलेट को मैन्युअल रूप से संरेखित करता है। इसके बाद, वायवीय बैफल्स पैलेटों को चरणबद्ध तरीके से परिवहन करने के लिए उच्च-टोक़ रोलर्स के साथ सिंक्रनाइज़ होते हैं, उन्हें 1550 मिमी की वृद्धि में आगे बढ़ाना; प्रत्येक गतिविधि के बाद, अगली इकाई प्राप्त करने के लिए स्टॉप स्वचालित रूप से रीसेट हो जाते हैं। एक बार जब ओवन नौ पैलेटों की अपनी पूरी आंतरिक क्षमता तक पहुंच जाता है, तो एक स्वचालित लिफ्ट-गेट चैम्बर को सील कर देता है, और एक XINJE पीएलसी उच्च-शक्ति गर्म हवा परिसंचरण प्रणाली को सक्रिय करता है। सिस्टम एकीकृत ऑडियो-विज़ुअल के माध्यम से ऑपरेटर को सचेत करता है अलार्म. अनलोडिंग प्रक्रिया उच्च परिशुद्धता वाले वायवीय स्टेपिंग तंत्र का उपयोग करते हुए लोडिंग लॉजिक को प्रतिबिंबित करती है पैलेटों को सुरक्षित और व्यवस्थित ढंग से स्टेजिंग क्षेत्र तक पहुंचाएं।
Q1: हम यह कैसे सुनिश्चित कर सकते हैं कि ￠76 मिमी रोलर 200°C के तापमान पर ख़राब नहीं होगा?
उत्तर: रोलर के अंदर एक उन्नत बियरिंग है, और रोलर का व्यास 210 मिमी है। ये सामग्रियां नष्ट हो गई हैं ताप स्थिरीकरण उपचार यह सुनिश्चित करने के लिए कि 1200×1200 मिमी वर्कपीस की पूर्ण-लोड स्थिति के तहत भी, रोलर पूर्ण सांद्रण और सुचारू घुमाव बनाए रख सकता है, और हर मौसम में ख़राब नहीं होगा या अटकेगा नहीं गर्म वातावरण.
Q2: क्या यह विभिन्न उत्पाद ऊंचाइयों के अनुकूल हो सकता है?
उत्तर: हाँ. प्रभावी आंतरिक ऊंचाई 700 मिमी है, जो बड़े आकार के हार्डवेयर उत्पादों के लिए बहुत उपयुक्त है। द ±5-8°C की एकरूपता बनाए रखी जाती है।
Q3: निकास प्रणाली छिड़काव या निर्जलीकरण द्वारा उत्पन्न निकास गैस को कैसे संभालती है?
उत्तर: हमने इनटेक पर 750-वाट उच्च तापमान मजबूर निकास पंखा स्थापित किया, और समायोज्य नए वायु वेंट स्थापित किए प्रत्येक तापन क्षेत्र में. यह नमी और वीओसी का तेजी से निर्वहन सुनिश्चित करता है, गैस संचय को रोकता है, और आपकी कोटिंग के लिए ताज़ा और ऑक्सीडेटिव रूप से स्थिर वातावरण प्रदान करना।
