सर्किट बोर्ड टनल ओवन में समान ताप वितरण प्राप्त करने के लिए, केवल हीटिंग पर निर्भर रहना पर्याप्त नहीं है; सटीक द्रव गतिकी नियंत्रण भी आवश्यक है। एक बड़े निर्माता के रूप में, डिंगफेंग ने एक दबावयुक्त डिजाइन तैयार किया है निकास प्रणाली जो 700-मिलीमीटर कन्वेयर बेल्ट चौड़ाई पर एक ऊर्ध्वाधर और अशांत-मुक्त वायु पर्दा बना सकती है। 2.2-किलोवाट लंबी-अक्ष मोटर और 12-इंच SUS304 प्ररित करनेवाला द्वारा संचालित, यह शुद्ध गर्म हवा को अंदर दबा सकता है मल्टी-लेयर सर्किट बोर्ड के छोटे छिद्र। यह लचीले मुद्रित सर्किट के लिए विशेष रूप से महत्वपूर्ण है, क्योंकि यह हो सकता है हल्के सब्सट्रेट को स्थिर करें, जिससे यह टेफ्लॉन जाल बेल्ट के संपर्क में आ सके, जिससे बचा जा सके मानक संवहन ओवन में आमतौर पर देखी जाने वाली दोलन और गति घटनाएँ।

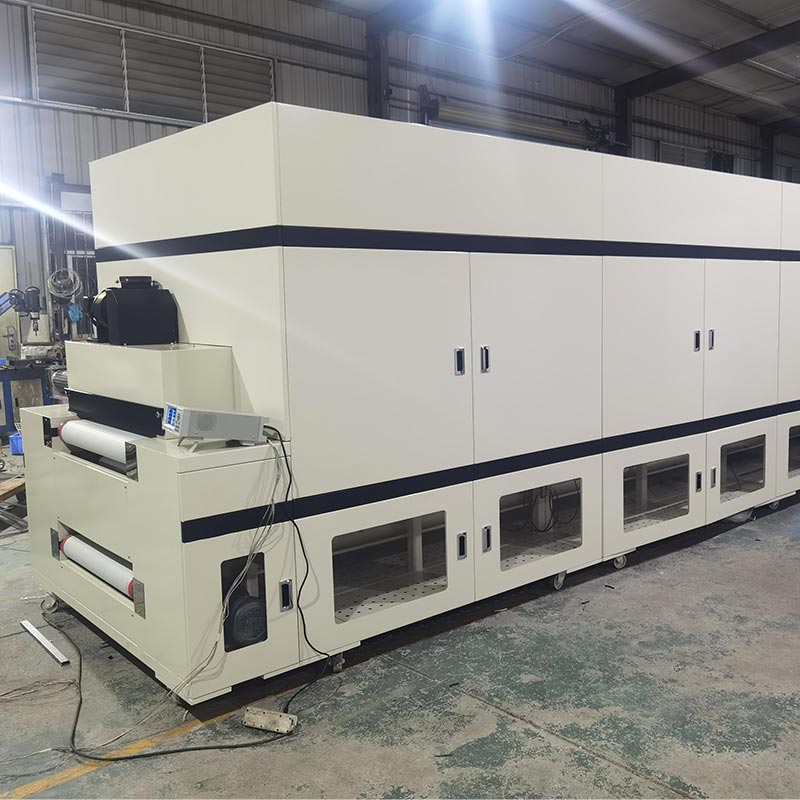

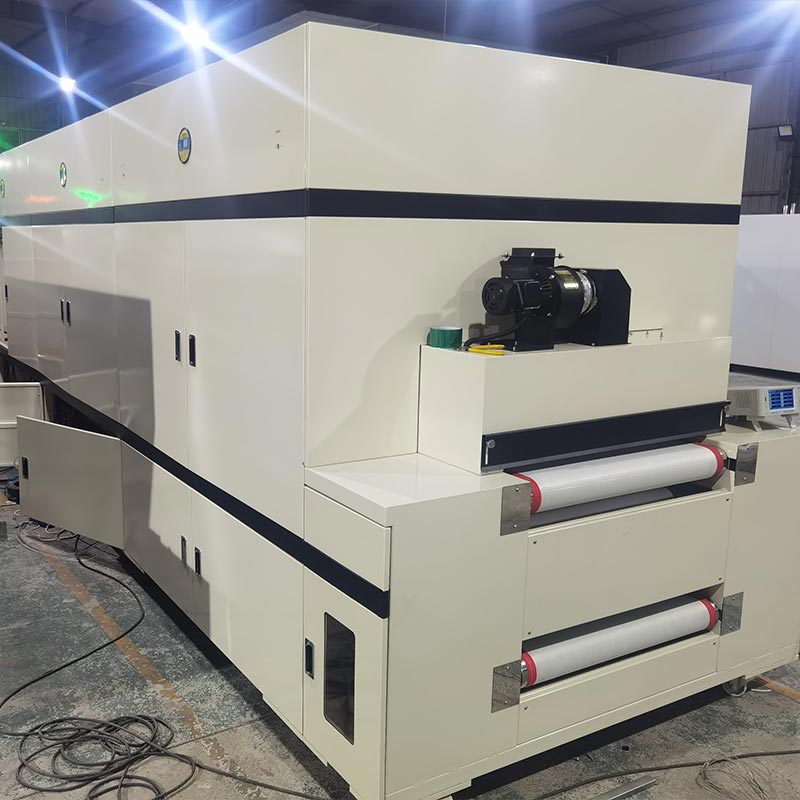

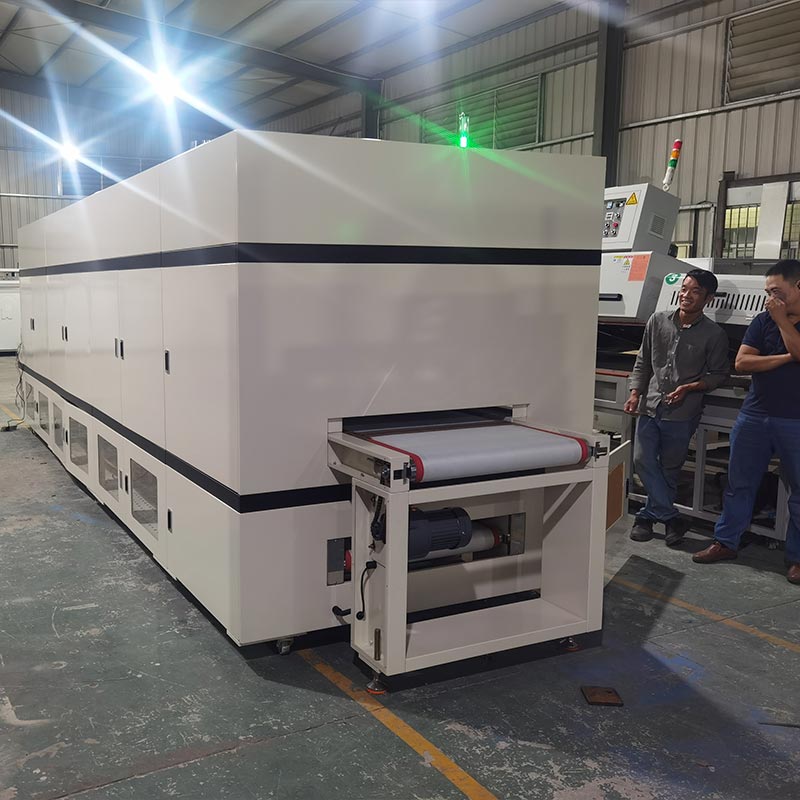

DFHK7008 मॉडल सर्किट बोर्ड टनल ओवन हीटिंग के लिए स्टेनलेस स्टील हीटिंग ट्यूब का उपयोग करता है। इसे कम शोर वाले हॉट के साथ जोड़ा गया है एयर सर्कुलेशन पंखा और अंडर-बॉक्स रिटर्न एयर वेंटिलेशन तकनीक। गर्म हवा, द्वारा संसाधित होने के बाद उच्च तापमान कुशल फिल्टर, उत्पाद की सतह पर समान रूप से दबाया जाता है। यह स्वचालित रूप से प्राप्त कर सकता है तापमान नियंत्रण, स्थिर तापमान, और अधिक तापमान पर स्वचालित रोक, जिसमें सुरक्षा, सुविधा शामिल है, पर्यावरण संरक्षण, और ऊर्जा संरक्षण। ओवन का आंतरिक भाग पूरी तरह से मिरर-फ़िनिश से बना है स्टेनलेस स्टील प्लेटें. इन्सुलेशन परत 120K सिलिकिक एसिड एल्यूमीनियम इन्सुलेशन कपास से भरी हुई है। द कन्वेइंग में उच्च गुणवत्ता वाले टेफ्लॉन उच्च तापमान प्रतिरोधी जाल बेल्ट का उपयोग किया जाता है, और यह एक नियंत्रक से सुसज्जित है कम वोल्टेज विद्युत नियंत्रण प्रणाली द्वारा नियंत्रित आवृत्ति कनवर्टर।

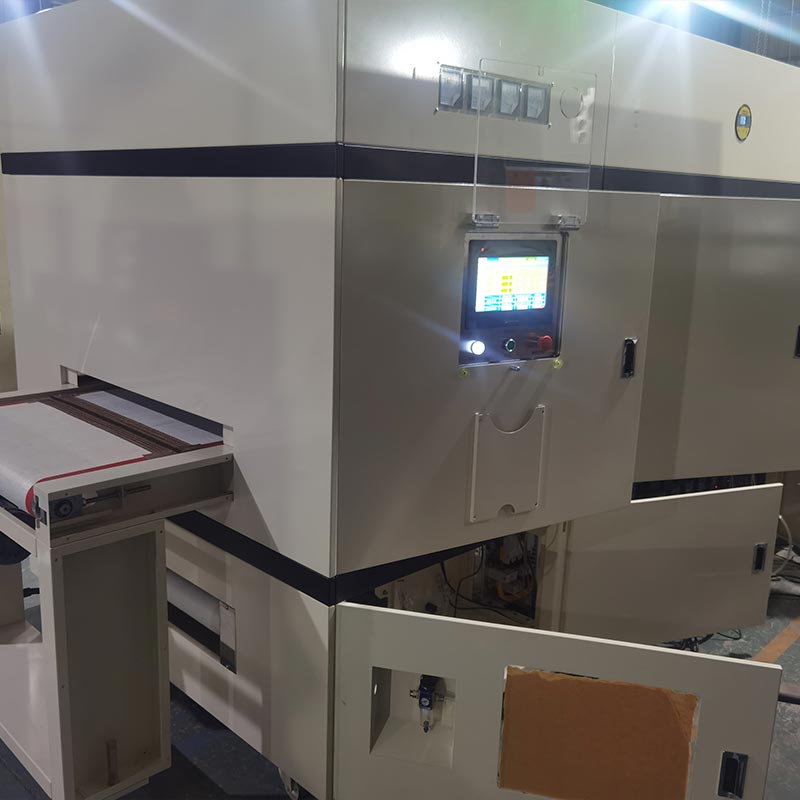

सर्किट बोर्ड टनल ओवन की विद्युत नियंत्रण प्रणाली घरेलू और घरेलू स्तर पर शीर्ष ब्रांडों के घटकों से सुसज्जित है विदेश में, मित्सुबिशी H5U-1614MTD-A8 PLC, MT8102iE टच स्क्रीन, DTE-10T तापमान नियंत्रण मॉड्यूल, और हीटिंग निष्पादन भाग के सटीक तापमान माप के लिए K-प्रकार WRNT-01/02 जांच। तीन चरण नियंत्रणीय सिलिकॉन मॉड्यूल J3-SCR-75LA स्थिर बिजली विनियमन के लिए संचालित है। पारेषण प्रणाली के संदर्भ में, संचार कार्यों और श्नाइडर श्रृंखला के साथ दो शिलिन आवृत्ति कनवर्टर (220V 0.4KW और 380V 3.7KW) कुल बिजली सुरक्षा के लिए 3P+N-C 250A लीकेज सर्किट ब्रेकर सहित घटक सुसज्जित हैं। एलसी1एन श्रृंखला कई विशिष्टताओं वाले एसी कॉन्टैक्टर (1810, 1210, 4011) प्रत्येक के खुलने और बंद होने के लिए जिम्मेदार हैं सर्किट, और अत्यधिक उच्च सुनिश्चित करने के लिए LRN12N थर्मल रिले और MY4NJ मध्यवर्ती रिले के साथ संयुक्त हैं स्रोत से टर्मिनल तक उपकरण संचालन की स्थिरता और सुरक्षा।
| Cश्रेणी | कलपुर्जों के नाम | विशिष्टता एवं मॉडल | ब्रांड और उत्पत्ति |
| यांत्रिक भाग | |||
| मोटर चलाएँ | CH32-400W-120-SZ 380V क्षैतिज, आउटपुट शाफ्ट Ø32 क्षैतिज | घरेलू ब्रांड | |
| टेफ्लॉन कन्वेयर मेष बेल्ट | सर्किल. लंबाई 16700W750 मिमी, दूधिया सफेद, 11 जाल, सिलिकॉन गाइड पट्टी के साथ, गाइड पट्टी केंद्र दूरी 720 मिमी | घरेलू ब्रांड | |
| हॉट एयर सर्कुलेशन पंखा | 1.5KW-2P, शाफ्ट की लंबाई 190, शाफ्ट का व्यास Ø24mm, गति 2800r/मिनट | घरेलू ब्रांड | |
| HEPA फ़िल्टर | L900W274T180mm क्लास100L900W424T180mm क्लास100 | घरेलू ब्रांड | |
| 304 स्टेनलेस स्टील हीटिंग ट्यूब | 1.2KW एल-टाइप 220V, 1.5KW एल-टाइप 220V | घरेलू ब्रांड | |
| आईआर लैंप | कार्बन फाइबर वैक्यूम आईआर ट्यूब, 0.8KW*L845mm | घरेलू ब्रांड | |
| ब्लेड फैन व्हील डाला गया | 10.5 इंच टाइप बी, शाफ्ट होल Ø24 मिमी | घरेलू ब्रांड | |
| निकास गैस पंखा | CY125 200W 220V, दाएँ 90° | घरेलू ब्रांड | |
| केन्द्रापसारक प्रशंसक | CY180 750W कास्ट आयरन मोटर, स्पीड 2850r/मिनट | घरेलू ब्रांड | |
| विभेदक दबाव नापने का यंत्र | 0-300Pa | घरेलू ब्रांड | |
| धूल चिपचिपा रोलर | लंबाई 690 मिमी, ओडी 94, आईडी 76, चाकू-मुक्त कटिंग, मध्यम-उच्च चिपचिपापन | घरेलू ब्रांड | |
| सीलिंग पट्टी | केएक्स-27(16x21) | घरेलू ब्रांड | |
| नियंत्रण भाग | |||
| अर्थ लीकेज सर्किट ब्रेकर | 3पी+एन-सी250ए | चिंत | |
| एसी संपर्ककर्ता | एलसी1एन-1810 220वी | श्नाइडर | |
| एसी संपर्ककर्ता | एलसी1एन-1210 220वी | श्नाइडर | |
| एसी संपर्ककर्ता | एलसी1एन-4011 220वी | श्नाइडर | |
| थर्मल अधिभार रिले | एलआरएन12एन 5.5-8ए | श्नाइडर | |
| मध्यवर्ती रिले | MY4NJ DC24V | OMRON | |
| पीएलसी | H5U-1614MTD-A8 | इनोवेन्स | |
| टच स्क्रीन | MT8102iE | वेनव्यू | |
| तापमान नियंत्रण मॉड्यूल | डीटीई-10टी | डेल्टा | |
| तापमान सेंसर (थर्मोकपल) | WRNT-01/02 K-प्रकार | ह्यूलिंग | |
| 3-चरण एससीआर मॉड्यूल | J3-SCR-75LA | आओयी | |
| पलटनेवाला | 220V 0.4KW, शिहलिन, संचार फ़ंक्शन के साथ | Shihlin | |
| पलटनेवाला | 380V 3.7KW, शिहलिन, संचार फ़ंक्शन के साथ | Shihlin |
Q1: यह ओवन मल्टीलेयर पीसीबी बेकिंग में "पॉपकॉर्न प्रभाव" को कैसे रोकता है?
उत्तर: "पॉपकॉर्न प्रभाव" तब होता है जब फंसी हुई नमी बहुत तेजी से फैलती है। हमारा सर्किट बोर्ड टनल ओवन एससीआर-नियंत्रित रैखिक हीटिंग रैंप का उपयोग करता है। तापमान वृद्धि की दर को सटीक रूप से नियंत्रित करके, हम अनुमति देते हैं चरम सिंटरिंग तापमान तक पहुंचने से पहले प्री-प्रीग परतों के माध्यम से आंतरिक नमी को सुरक्षित रूप से फैलाना, यह सुनिश्चित करना कि इंटरलैमिनर बांड बरकरार रहें।
Q2: क्या वायुप्रवाह उच्च-पहलू-अनुपात वाले छिद्रों को सुखाने के लिए पर्याप्त शक्तिशाली है?
उत्तर: हाँ. हमारा डाउन-ड्राफ्ट प्रेशराइज्ड प्लेनम विशेष रूप से गर्म हवा को उच्च-पहलू-अनुपात वाले वाया में चलाने के लिए डिज़ाइन किया गया है। द ऊर्ध्वाधर दबाव यह सुनिश्चित करता है कि हवा केवल सतह से टकराने के बजाय छिद्रों में प्रवेश करे, जो कि है सोल्डरिंग या प्लेटिंग चरणों से पहले पूर्ण निर्जलीकरण के लिए आवश्यक।
Q3: क्या हम इस टनल ओवन को पूरी तरह से स्वचालित एसएमटी लाइन में एकीकृत कर सकते हैं?
उत्तर: बिल्कुल. मित्सुबिशी पीएलसी और फ़्रीक्वेंसी कनवर्ज़न मोटर्स को आरक्षित लिंकेज बिंदुओं के साथ डिज़ाइन किया गया है उद्योग 4.0 कनेक्टिविटी। कन्वेयर गति और तापमान डेटा को आपके अपस्ट्रीम के साथ सिंक्रनाइज़ किया जा सकता है एक निर्बाध, स्वचालित वर्कफ़्लो सुनिश्चित करने के लिए रोबोट या डाउनस्ट्रीम निरीक्षण स्टेशन चुनें और रखें।
