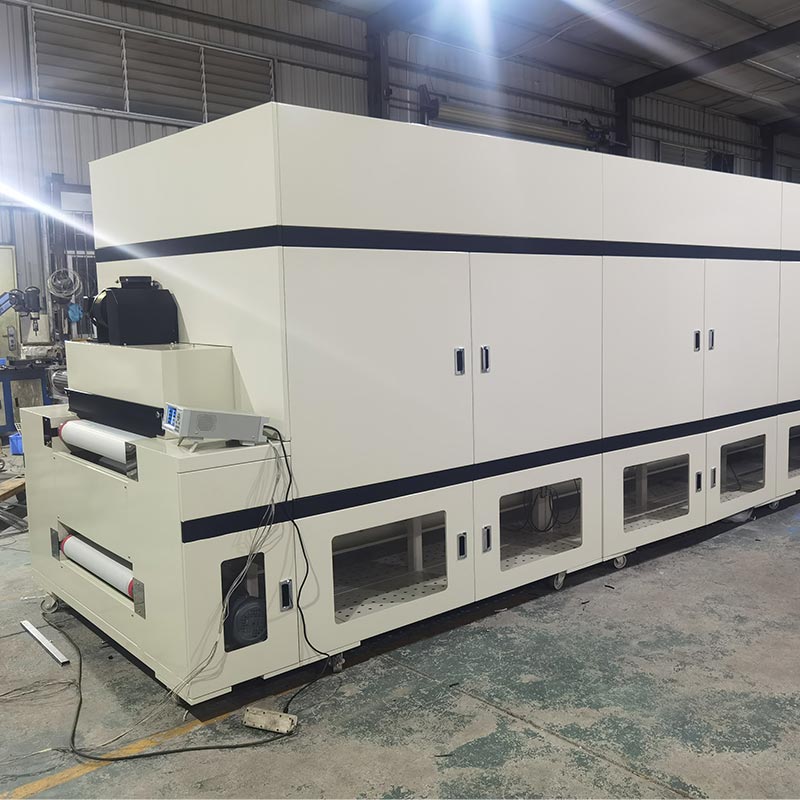

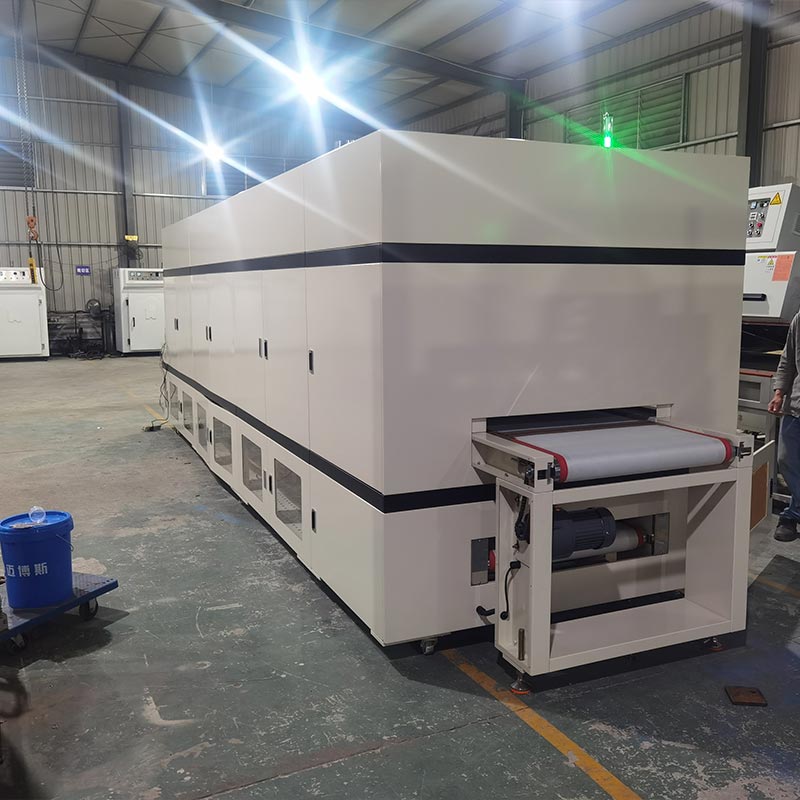

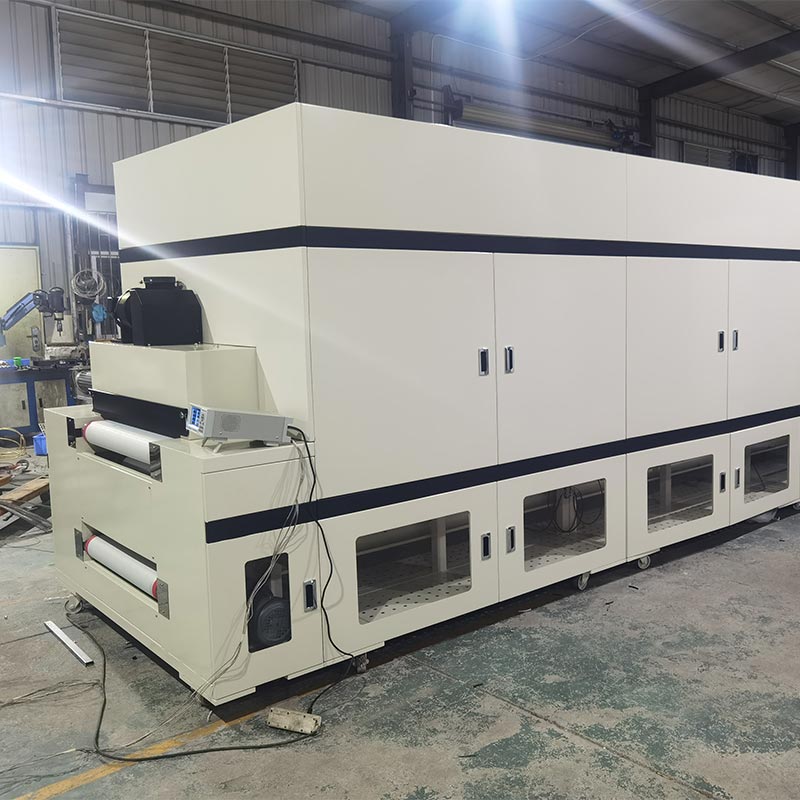

डिंगफेंग के आसान-रखरखाव योग्य स्वच्छ हॉट एयर टनल ओवन की विशेषता इसकी अद्वितीय नीचे की ओर सक्शन शुद्धि है परिसंचरण तंत्र. गर्म हवा, उच्च तापमान और कुशल वायु फिल्टर से गुजरने के बाद, दबाव में आती है और कन्वेयर बेल्ट की 700-मिलीमीटर चौड़ाई में समान रूप से वितरित, यह सुनिश्चित करते हुए कि हल्के सब्सट्रेट और मुद्रित सामग्री बिना बहे या हिले सही स्थिति में रहती है। डेल्टा पीएलसी और एनालॉग आउटपुट मॉड्यूल के साथ मिलकर, यह कर सकता है संवेदनशील इलेक्ट्रॉनिक ग्रीन के लिए कड़ाई से नियंत्रित और ऑक्साइड मुक्त वातावरण प्रदान करते हुए, तेजी से हीटिंग प्राप्त करें घटक.
| नहीं। | वस्तु | विनिर्देश |
| 1 | नमूना | डीएफएचके7008 |

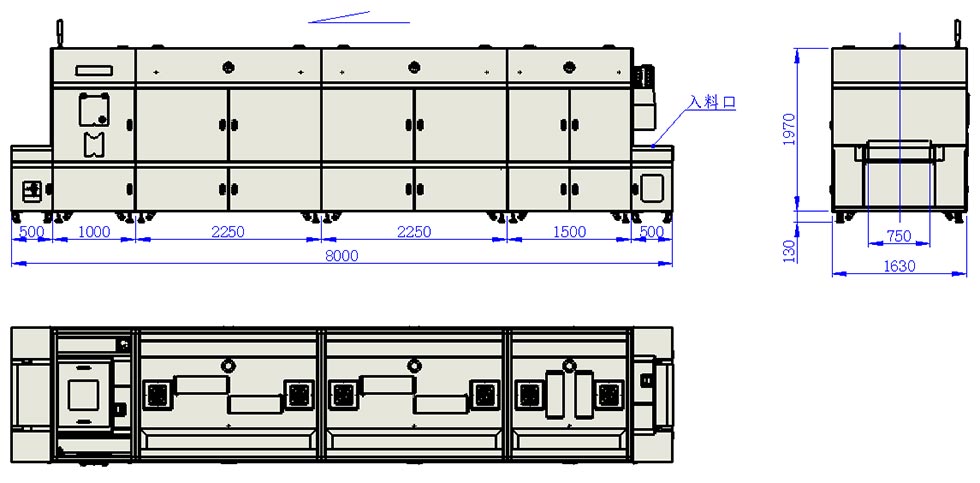

| 2 | कुल मिलाकर आयाम | L8000 * W1630 * H2100mm |
| 3 | शक्ति | AC380V 88KW 50Hz |
| 4 | प्रभावी इनलेट लंबाई | 500 मिमी |
| 5 | जोन 1 लंबाई | 1500 मिमी * 1 खंड |
| 6 | ज़ोन 2 और 3 की लंबाई | 2250 मिमी * 2 खंड |
| 7 | शीतलन क्षेत्र की लंबाई | 1000 मिमी |
| 8 | आउटलेट की लंबाई | 500 मिमी |
| 9 | प्रभावी कन्वेयर चौड़ाई | 700 मिमी |
| 10 | प्रभावी कन्वेयर ऊंचाई | 0 ~ 80 मिमी समायोज्य |
| 11 | कन्वेयर गति | 0.5 ~ 3 मीटर/मिनट समायोज्य |
| 12 | काम करने की ऊँचाई | 900±30मिमी |
| 13 | इलाज मोड | गर्म हवा का संचार |
| 14 | इलाज तापमान रेंज | आरटी～180℃ |
| 15 | तापमान एकरूपता | ≤±3℃ |
| 16 | तापन दर | आरटी～100℃ ≤15 मिनट |
| 17 | ओवन की सतह का तापमान | ≤परिवेश +8℃ |
| 18 | उत्पादन मोड | निरंतर निर्बाध उत्पादन |
| 19 | गर्म करने वाला तत्व | स्टेनलेस स्टील हीटिंग ट्यूब / मीडियम-वेव आईआर लैंप |
| 20 | कन्वेयर बेल्ट | उच्च तापमान प्रतिरोधी टेफ्लॉन जाल बेल्ट |
| 21 | ओवन प्राकृतिक निकास | 3 आउटलेट, 4" व्यास, ~0.8m³/मिनट प्रत्येक |
| 22 | ओवन अपशिष्ट गैस निकास | 2 आउटलेट, 5" व्यास, ~9m³/मिनट प्रत्येक |
| 24 | शीतलन प्रणाली | क्लास 1000 एफएफयू लैमिनर कूलिंग + बॉटम लो-नॉइज़ सेंट्रीफ्यूगल फैन; 23m³/मिनट, 6" व्यास, 1 आउटलेट |
| 25 | कुल अपशिष्ट गैस प्रवाह | ~43m³/मिनट |
| 26 | ओवन की सफ़ाई | स्टेटिक क्लास 100, डायनेमिक क्लास 1000 |
| 27 | सुरक्षा सुरक्षा | रिसाव, अधिभार, अधिक तापमान और आपातकालीन रोक सुरक्षा |
| 28 | आंकड़ा अधिग्रहण | एमईएस डेटा अधिग्रहण और स्वचालित स्कैनिंग फ़ंक्शन |

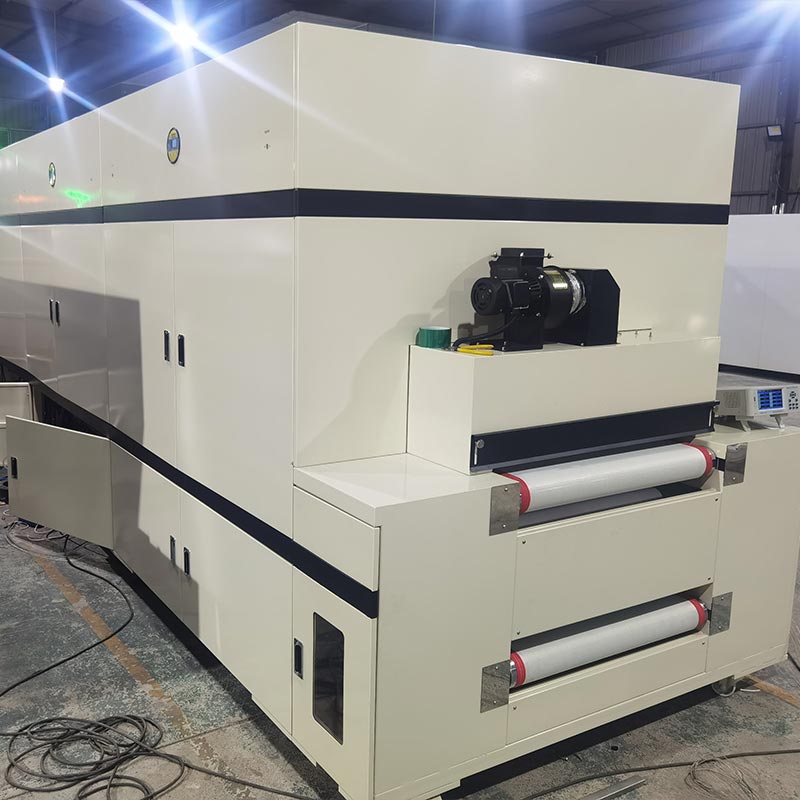

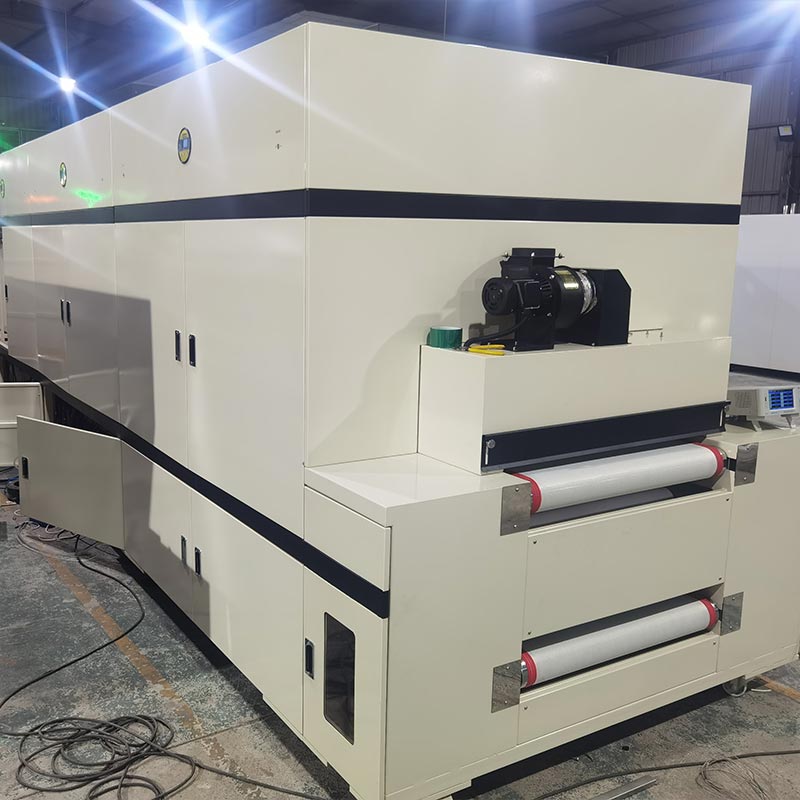

हमारी सुखाने की मशीन क्लीन हॉट एयर टनल ओवन 3सी उद्योग के कड़े वायु शुद्धता मानकों को पूरा करती है। रख-रखाव 8000 मिमी तक लंबी सुरंगों में सफाई के लिए सक्रिय कण प्रबंधन उपायों की आवश्यकता होती है, जिसकी परिणति होती है प्रवेश द्वार पर मालिकाना बेल्ट स्व-सफाई उपकरण। यह एक लचीले, चिपकने वाले रोलर का उपयोग करता है जो एक के साथ घूमता है उच्च तापमान वाली टेफ्लॉन जाल बेल्ट, गर्म क्षेत्र में प्रवेश करने से पहले सूक्ष्म धूल और रेशों को पकड़ लेती है। ए के साथ संयुक्त मिरर-फिनिश स्टेनलेस स्टील आंतरिक संरचना और 120K एल्युमिनोसिलिकेट इन्सुलेशन, यह कणों के बहाव को रोकता है और गैस रिलीज.
1. सुरक्षा मंजूरी: विदेशी वस्तुओं के लिए सेवन का निरीक्षण करें और सुनिश्चित करें कि डिस्चार्ज क्षेत्र अवशिष्ट उत्पादों से मुक्त है।
2. पावर इनिशियलाइज़ेशन: सिस्टम को सक्रिय करने के लिए नियंत्रण कैबिनेट के भीतर मुख्य आइसोलेशन स्विच को संलग्न करें।

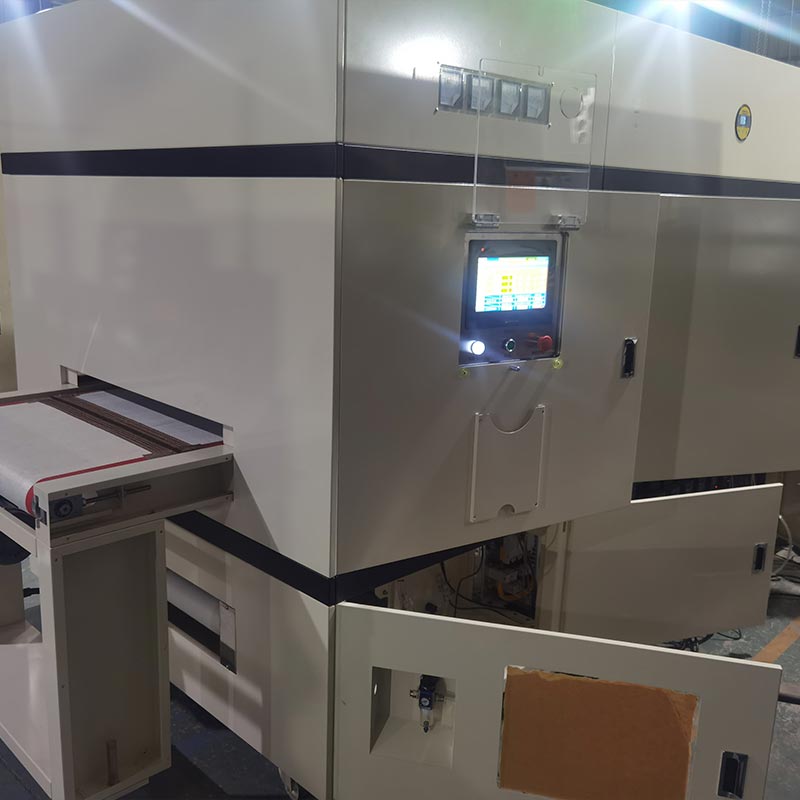

3.एचएमआई सक्रियण: हाई-डेफिनिशन टचस्क्रीन को बूट करने के लिए ऑपरेशन पैनल पर मास्टर पावर स्विच को टॉगल करें।
4. कन्वेयर कैलिब्रेशन: एक बार एचएमआई सक्रिय होने पर, टेफ्लॉन मेश बेल्ट ड्राइव शुरू करें। परिवहन दिशा सत्यापित करें और डिजिटल इंटरफ़ेस के माध्यम से आवृत्ति (बेकिंग टाइम) सेट करें।
5.वातावरण प्रबंधन: प्राथमिक सर्कुलेशन पंखे को सक्रिय करें, उसके बाद वीओसी एग्जॉस्ट और फोर्स्ड-एयर कूलिंग इकाइयों को सक्रिय करें (या बस हमारे "वन-टच स्टार्ट" मैक्रो का उपयोग करें)।
6.थर्मल रैम्प-अप: हीटिंग ज़ोन को क्रमिक रूप से संलग्न करें। एक बार जब पीआईडी प्रणाली "स्थिर स्थिति" (स्थिर तापमान) का संकेत देती है, तो आपका सटीक बैच लोडिंग के लिए तैयार है।
1.क्लीयरेंस ऑडिट: सत्यापित करें कि पूरी 8-मीटर सुरंग संसाधित सामग्री से मुक्त है।
2.थर्मल डी-एक्टिवेशन: शीतलन चरण शुरू करने के लिए हीटिंग एरेज़ को व्यवस्थित रूप से बंद करें।
3.वेंटिलेशन ओवररन: सर्कुलेशन पंखों को धीरे-धीरे निष्क्रिय करें, इसके बाद एग्जॉस्ट और कूलिंग ब्लोअर को निष्क्रिय करें (हीट सोख को रोकने के लिए "वन-टच क्लोज़" फ़ंक्शन के माध्यम से उपलब्ध)।
4.परिवहन रोकें: एक बार जब चैम्बर सुरक्षित स्तर तक ठंडा हो जाए, तो कन्वेयर बेल्ट ड्राइव को अलग कर दें।
5. सिस्टम पावर-डाउन: संपूर्ण ऑपरेशन प्रक्रिया को पूरा करने के लिए नियंत्रण कक्ष की बिजली आपूर्ति बंद कर दें, और सुनिश्चित करें कि सेनेटरी टनल ओवन अगली शिफ्ट में उपयोग में लाने से पहले सुरक्षित स्थिति में है।
अपने डिंगफेंग क्लीन हॉट एयर टनल ओवन के सर्वोत्तम प्रदर्शन को बनाए रखने और शून्य-नुकसान वाले कार्य वातावरण को सुनिश्चित करने के लिए, सभी ऑपरेटरों को निम्नलिखित सुरक्षा प्रोटोकॉल का सख्ती से पालन करना होगा:
1.इलेक्ट्रिकल सत्यापन: प्रारंभिक पावर-ऑन से पहले, प्राथमिक सर्किटरी का पूर्ण निरीक्षण करें। सत्यापित करें कि सभी चरण (लाइव/न्यूट्रल/ग्राउंड) सही ढंग से समाप्त हो गए हैं और श्नाइडर/ओमरॉन नियंत्रण घटक अपेक्षानुसार कार्य करते हैं।
2.असामान्य निदान: यदि कोई अनियमितता (असामान्य शोर, कंपन, या थर्मल बहाव) होती है, तो तत्काल आपातकालीन रोक शुरू करें और पुनः आरंभ करने से पहले एक तकनीकी निदान करें।
3.सर्किट सुरक्षा: डेल्टा पीएलसी मदरबोर्ड को शॉर्ट सर्किट या क्षति से बचाने के लिए, कभी भी गीले हाथों से टचस्क्रीन या भौतिक बटन के साथ संपर्क न करें।
4.पर्यावरण नियंत्रण: उपकरण क्षेत्र को सूखा और जल स्रोतों से दूर रखें। लंबे समय तक उच्च आर्द्रता के संपर्क में रहने से आंतरिक इन्सुलेशन और विद्युत मार्ग ख़राब हो सकते हैं।
5. निष्क्रिय रखरखाव: यदि टनल ओवन लंबे समय तक निष्क्रिय रहता है, तो इलेक्ट्रॉनिक घटकों की अखंडता बनाए रखने और समग्र सेवा जीवन को बढ़ाने के लिए इसे समय-समय पर चालू किया जाना चाहिए।
6. वायवीय लॉक-आउट: हीटिंग चक्र के दौरान या जब भट्ठी परिचालन तापमान पर हो, तो गंभीर थर्मल बर्न को रोकने के लिए सिलेंडर लिफ्ट बटन के सक्रियण को सख्ती से प्रतिबंधित करें।
7.मैकेनिकल क्लीयरेंस: सुनिश्चित करें कि ऑपरेशन के दौरान सभी हाथ और विदेशी वस्तुएं टेफ्लॉन मेश बेल्ट, ड्राइव चेन और घूमने वाले इम्पेलर्स से दूर रहें।
8.कैबिनेट सुरक्षा: विद्युत वितरण कैबिनेट को सक्रिय रहने के दौरान बंद रहना चाहिए। बिजली के झटके को रोकने के लिए केवल प्रमाणित इलेक्ट्रीशियन को आंतरिक एससीआर और पीएलसी मॉड्यूल तक पहुंचने की अनुमति है।
9. दहन के खतरे: प्रारंभिक डिज़ाइन प्रोटोकॉल में निर्दिष्ट नहीं होने वाली ज्वलनशील, विस्फोटक, या अत्यधिक अस्थिर सामग्री को संसाधित करना सख्त वर्जित है।
10.वेंटिलेशन अखंडता: गैस संचय को रोकने के लिए हमेशा सुनिश्चित करें कि वीओसी निकास पोर्ट अबाधित हैं और आपके कारखाने के वेंटिलेशन सिस्टम के साथ सही ढंग से जुड़े हुए हैं।
